Apparecchiature esterne integrate con sistema di alimentazione del raddrizzatore e sistema di ventilazione intelligente
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ESTEL |
| Certificazione: | ISO9001 |
| Numero di modello: | ET9090210-40U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cassa in legno |
| Tempi di consegna: | 3-4 settimane |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 5000 pc/mese |
|
Informazioni dettagliate |
|||
| Un compartimento:: | 19 pollici, 40U | Materiale per armadi: | acciaio galvanizzato con isolamento |
|---|---|---|---|
| Dimensione esterna: | W×D×H 900x900×2100 mm | Colore: | Grigio RAL7032 |
| Porta: | Un'entrata principale | Rivestimento: | rivestimento all'aperto anticorrosivo della polvere |
| Evidenziare: | Sistema di ventilazione intelligente,Apparecchiature per l'aria aperta con rettificatore integrato,Apparecchiature per l'esercizio esterno |
||
Descrizione di prodotto
Apparecchiature esterne integrate con sistema di alimentazione del raddrizzatore e sistema di ventilazione intelligente
1. Armadi per attrezzature per esterni integrati con sistema di alimentazione del rettificatore e caratteristiche del sistema di ventilazione intelligente:
● Costruzioni pesanti all'aperto
● 40 unità di scaffalatura (RU), sistema standard 19 ′′
● Accesso anteriore (accesso posteriore facoltativo)
● Sistema di chiusura a tre punti antirrubo, lucchetto di supporto
● Rivestimento in polvere per esterni, antincorrosivo
● Colore standard: grigio chiaro, RAL7035.
● L'ingresso del cavo è situato sul fondo dell'armadio
● Includere una barra di messa a terra
● Mettere il tappo della porta
● Soluzioni di raffreddamento opzionali: ventilatore, condizionatore d'aria, scambiatore di calore
2Parametro tecnico dell'alloggiamento esterno integrato:
| Categoria | ET48300-Y45D613A | |
| Sistema | Dimensione ((mm) | 482.0(W) *350.0(D) *13U(H) |
| Peso | ≤ 20 kg ((senza modulo raddrizzatore) | |
| Modalità di raffreddamento | raffreddamento naturale | |
| Modalità di installazione | Dispositivi per la trasmissione di dati | |
| Grado IP | IP20 | |
| Distribuzione AC | Voltaggio di ingresso | 353-406Vac |
| Voltaggio di ingresso nominale | 380Vac | |
| Capacità di ingresso | 63A/3P | |
| SPD a corrente alternata | 20kA/40kA, 8/20μs | |
| Distribuzione fotovoltaica | Voltaggio di ingresso | 120-425Vac |
| Voltaggio di ingresso nominale | 340Vac | |
| Capacità di ingresso | 25A/2P*8 MCB | |
| SPD a corrente alternata | 20kA/40kA, 8/20μs | |
|
DC Distribuzione
|
Voltaggio di uscita | -42-58VDC, valore nominale: -53.5VDC |
| Capacità massima | 24 kW | |
| Connessione a batteria | 125A/1Px4 | |
| Dispositivi per il controllo del carico |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| SPD in continuazione | 10kA/, 8/20μs | |
| Rettificatore | Efficienza | ≥96%@340Vdc/53,5VDC carico nominale |
| Potenza nominale | 3000W ((200 ∼425Vdc) | |
| Temperatura di funzionamento | -40°C~+75°C (output totale inferiore a 55°C) | |
| Dimensione | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Modalità di raffreddamento | raffreddamento forzato con ventilatore | |
| Controller | Input del segnale | 4 AI ((3 temperatura della batteria, 1 temperatura ambiente), 6 DI ((SPD, 6 DI comuni) |
| Uscita dell'allarme | 4 contatto a secco | |
| Porta di comunicazione | Interfaccia LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Modalità di visualizzazione | LCD | |
|
Ambiente
|
Temperatura di funzionamento | -40°C~+65°C |
| Temperatura di conservazione | -40°C~+70°C | |
| Umidità di esercizio | 0%~95% ((non condensante) | |
| Altezza | 0~3000m ((Se l'altitudine è compresa tra 2000m e 3000m, la temperatura massima di esercizio diminuisce di 1°C con l'aumento di 200m di altitudine.) |
|
3Sistema di raffreddamento
4. Controller del sistema rettificatore:
MC2600 è il controller di potenza CC di nuova generazione sviluppato da MEGMEET. Offre molte caratteristiche e funzioni, e un'interfaccia più robusta, user-friendly e facile da usare.Un sistema di monitoraggio dell'energia è formato da questo modulo di monitoraggio insieme ai moduli rettificatori di Megmeet, moduli solari e sistema di distribuzione plug-in (o armadio di distribuzione), realizzando operazioni interattive nelle interfacce uomo-macchina, monitoraggio dello stato di funzionamento del sistema,gestione intelligente della batteriaIl controller MC2600 fornisce diverse interfacce di comunicazione, come CAN, RS485, Ethernet e contatti a secco.Le porte RS485 e Ethernet forniscono una funzione di estensione flessibile e impostazione dei parametri, firmware e registri di download/upload, accesso al sistema di monitoraggio remoto, e può realizzare il monitoraggio remoto.MC2600 può essere utilizzato come sistema separato o come sistema di alimentazione ibrido di moduli raddrizzatori e moduli solari.
5- Composizione del sistema:
Controller MC2600 unitamente a moduli raddrizzatori, moduli solari, generatori diesel, telaio di distribuzione (o
La figura 1-1 mostra la soluzione di monitoraggio del sistema.
6. IVS ((Sistema di ventilazione intelligente) Principio di funzionamento:
Il sistema è un sistema di ventilazione intelligente che fornisce la circolazione dell'aria, la filtrazione dell'aria e il controllo del raffreddamento per la sala telecomunicazioni.Attira direttamente l'aria fredda nella sala telecom dall' esterno e espelle l' aria calda dalla sala telecom verso l' esterno per realizzare un raffreddamento naturaleIl sistema può essere utilizzato da solo o integrato con il dispositivo di raffreddamento del condizionatore d'aria.
Parametri tecnici
Fonte di alimentazione: DC48V;
Corrente: 1A;
Volume dell'aria: 560CFM;
Noise: ≤ 55 dB;
Applicazione: applicabile a vari tipi di armadi.
7. Diagramma di lavoro:
| Mani normali | Malfunzionamento del condizionatore | Il fallimento principale | ||||||
| Fan On. | Climatizzatore acceso | Fan On. | Fan On. | Dopo LVLD | ||||
| Temperatura all' interno dell' armadio | < 35oC | 35oC - 40oC | > 40oC | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| Climatizzatore | Spegni | Spegni | Azionamento automatico | Spegni | Spegni | Spegni | Spegni | Spegni |
|
Intelligente Sistema di ventilazione |
Azionare il ventilatore singolo e iniziare a funzionare | Multipli ventilatori accensione e iniziare a lavorare | Spegni | Azionare il ventilatore singolo e iniziare a funzionare | Multipli ventilatori accensione e iniziare a lavorare | Azionare il ventilatore singolo e iniziare a funzionare | Multipli ventilatori accensione e iniziare a lavorare | Spegni |

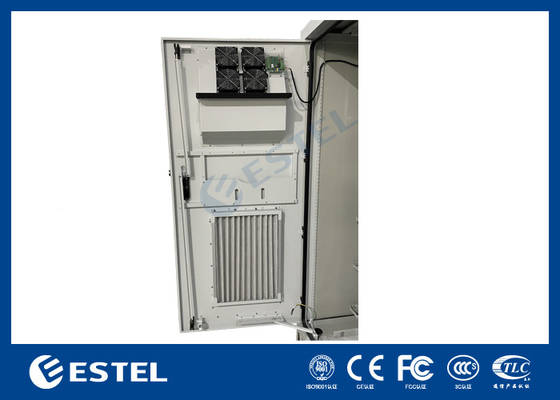

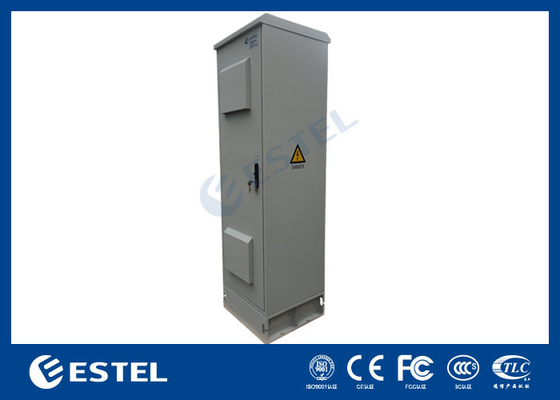

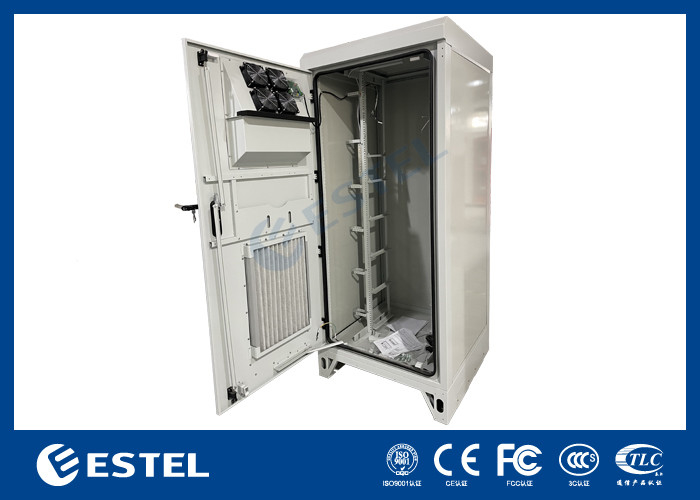

8- Immagini del gabinetto:
