Rettificatore a scaffale DC48V 90A Alta capacità 220VAC Rettificatore a singola fase per telecomunicazioni
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ESTEL |
| Certificazione: | ISO |
| Numero di modello: | M45D65B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Depending on order quantity |
| Imballaggi particolari: | cartone + caso di legno |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 3000 serie al mese |
|
Informazioni dettagliate |
|||
| Tensione di ingresso nominale: | 48VDC | Capacità: | 5.2KW |
|---|---|---|---|
| Voltaggio e frequenza di uscita: | -43~-58VDC, valore nominale: -53.5VDC | Fattore di potenza: | ≥ 0.99 |
| Installazione: | Montaggio standard a scaffale da 19" | Dimensione: | 482.0(W) *350.0(D) *2U(H) |
| Evidenziare: | DC48V Rettificatore montato su rack,Rettificatore monofase per telecomunicazioni ad alta capacità,Rettificatore monofase per telecomunicazioni 220 VAC |
||
Descrizione di prodotto
Raddrizzatore per montaggio su rack DC48V Raddrizzatore monofase per telecomunicazioni ad alta capacità 220 V CA da 90 A
1. Raddrizzatore per montaggio su rack DC48V 90A ad alta capacità 220VAC Panoramica del raddrizzatore monofase per telecomunicazioni

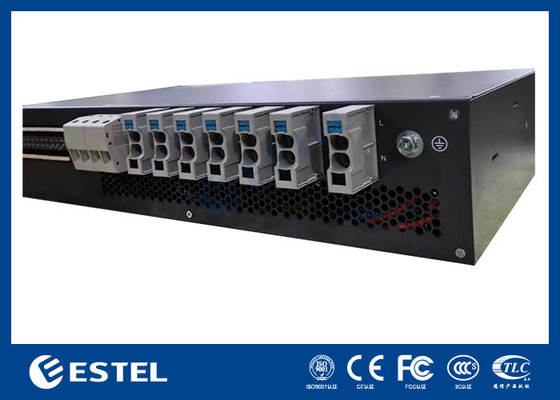

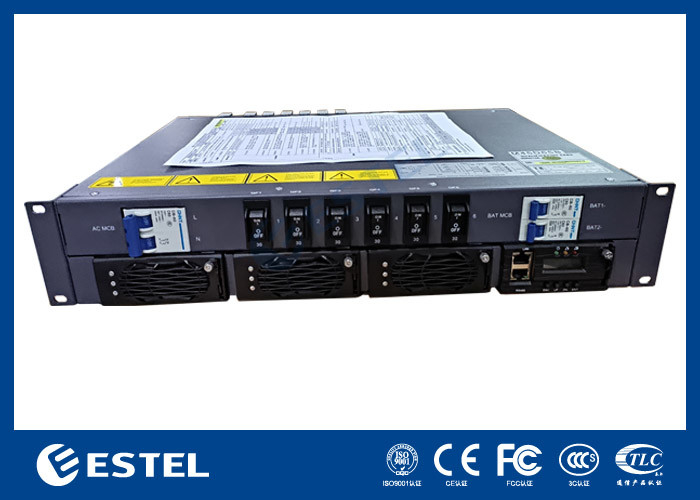

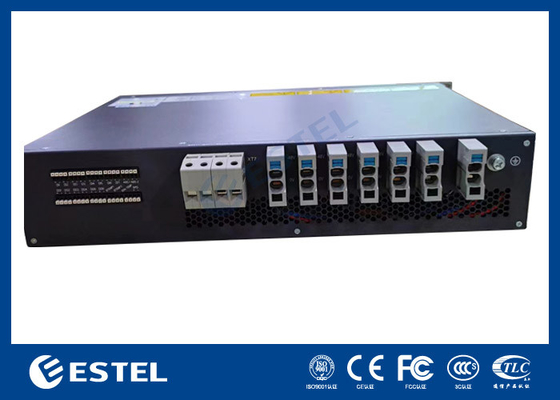

M45D65Bè un sub-rack da 19 pollici per sistemi di alimentazione ibridi, con design compatto di altezza 2U per soddisfare le esigenze applicative critiche di trasmissione in fibra e microonde, dispositivo di accesso, interruttore.
La potenza massima del sistema è 90 A, con ingresso CA/ingresso CC/batteria/MCB di carico.I cavi hanno accesso frontale con MCB e busbar.Questo sistema di alimentazione fornisce alimentazione alla comunicazione a -48 V Attrezzatura.
2. Parametro del sistema raddrizzatore monofase per telecomunicazioni ad alta capacità 220VAC per montaggio su rack DC48V 90A
| Sistema | Dimensione | 482,0(L)*350,0(P)*2U(A) |
| Peso | ≤15 kg (senza raddrizzatori) | |
| Modalità di raffreddamento | Raffreddamento naturale | |
| Modalità di installazione | Installato su rack da 19 pollici o all'interno del cabinet | |
| Modalità di cablaggio | Ingresso superiore e uscita superiore | |
| Modalità di manutenzione | Manutenzione anteriore, cambio di grado del modulo di supporto | |
| Livello di protezione | IP20 | |
| Distribuzione AC | Modalità di immissione | 220VAC monofase |
| Capacità di ingresso | 1×50A/2P;MCB:C63A/2P | |
| Frequenza di ingresso | 45~65Hz, valore nominale: 50Hz/60Hz | |
| SPD CA | 20kA/40kA,8/20μs | |
| Distribuzione CC | Tensione di uscita | -43~-58 V CC, valore nominale: -53,5 V CC |
| Capacità massima | 5,2 kW | |
| Interruttori della batteria | 2×85A/2P;MCB:C63A/1P*2 | |
| Interruttori di carico | 6×30A/1P | |
| SPD CC | 10kA/,8/20μs | |
| Raddrizzatore | Tensione di ingresso | 85 V CA ~ 300 V CA, nominale 220 V CA |
| Efficienza | >96% | |
| Potenza nominale | 1740 W (176 ~ 300 V CA) | |
| Temperatura di lavoro | -40℃~+75℃ (uscita completa sotto 50℃) | |
| Dimensione | 106,5 mm(L)×286 mm(P)×41,5 mm(1U/A) | |
| Peso | ≤2 kg | |
| Modalità di raffreddamento | Raffreddamento forzato | |
| Fattore di potenza | ≥0,99 | |
| THD | ≤5% | |
| Controllore | Ingresso del segnale | 4AI (3 temperature batteria, 1 temperatura ambiente), 7DI (SPD, 6 DI comuni) |
| Uscita allarme | 6 contatti puliti | |
| Porta di comunicazione | RS485, SNMP | |
| Modalità display | schermo LCD | |
| Ambiente | Temperatura di esercizio | -40℃~+75℃ (uscita completa sotto i 50℃) |
| Temperatura di conservazione | -40℃~+70℃ | |
| Umidità operativa | 5%~95%(senza condensa) | |
| Altitudine | 0~3000 m (Se l'altitudine è compresa tra 2000 e 3000 m, la temperatura operativa massima diminuisce di 1 ℃ quando l'altitudine aumenta di 200 m.) |
3. Dettagli rapidi del raddrizzatore per telecomunicazioni
- Larghezza standard da 19 pollici per un utilizzo versatile
- Design compatto con altezza 2U, risparmio di spazio e costi di installazione
- Funzionamento frontale e accesso ai cavi per una comoda manutenzione
- Gestione avanzata della batteria per una durata prolungata della batteria
- Varie porte di comunicazione per networking flessibile e monitoraggio remoto
- Raddrizzatore e controller collegabili a caldo per una facile manutenzione online
- Ampio intervallo di tensione in ingresso (85-300 Vca) per l'adattabilità alle reti elettriche
4. Principi di funzionamento
(1) Ingresso CA: modulo raddrizzatore di avvio dopo l'accensione CA, uscite -48 V CC, allo stesso tempo carica la batteria e alimenta il modulo di conversione, uscite del modulo di conversione 220 V CA.
In condizioni normali, i parametri del modulo raddrizzatore e dell'unità di distribuzione sono tutti sotto il controllo del modulo di monitoraggio, che funziona secondo i parametri preimpostati o i comandi dell'utente.Se si verifica un guasto alla rete CA,
la batteria alimenterà il sistema e continuerà a fornire - 48 V CC e 220 V CA, con lo scarico della batteria, la tensione della batteria inizia a scendere, quando la tensione è inferiore a 43,2 V + / - 0,5 V,
il modulo di monitoraggio invia un segnale di sottotensione della batteria e chiude direttamente l'uscita del carico, quindi il sistema di alimentazione smetterà di funzionare.Quando la rete CA esterna viene ripristinata,
il sistema funzionerà normalmente di nuovo.(Tutti i dati di monitoraggio sopra indicati sono valori predefiniti del sistema e possono essere ripristinati dall'utente)
(2) Ingresso -48 V: nessuna corrente CA o nessuna CA collegata, accesso alla porta di carico dell'alimentazione esterna da -48 V a -48 V, monitoraggio dell'avvio e modulo di conversione, uscita 220 V CA.
5. Modulo raddrizzatore
Il pannello del modulo
(1) Indicatore di alimentazione
(2) Indicatore di allarme
(3) Indicatore di guasto
(4) Fermo di bloccaggio
(5) Maniglia
Sul pannello sono presenti tre indicatori che vengono utilizzati per riflettere lo stato operativo del raddrizzatore, vedere la tabella seguente per i dettagli.
Tabella Descrizione indicatore raddrizzatore
| Indicatore | Colore | Stato | Motivi dello stato anomalo |
| Indicatore di energia | Verde | Normalmente acceso | Il modulo dispone di un ingresso di alimentazione |
| Spento | Guasto dell'alimentazione principale (nessun ingresso di alimentazione o OVP, UVP dell'ingresso di alimentazione). Nessuna uscita | ||
| Indicatore di allarme | Giallo | Normalmente acceso | Allarme temperatura (OTP quando la temperatura ambiente> 65 ℃) |
| Il modulo è in ibernazione.(indicatore luminoso, nessun allarme) | |||
| Il modulo è limitatore di corrente | |||
| Sfarfallio | Errore di comunicazione | ||
|
Colpa indicatore |
Rosso | Normalmente acceso |
Mancato output causato dal motivo interno del modulo come OVP, ventola colpa, OTP |
| Normalmente spento | Il modulo funziona correttamente. |
6. Controller-MC2600

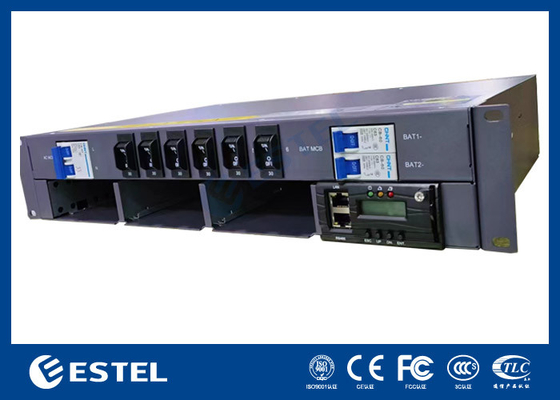

Il pannello anteriore dell'MC2600
- porta LAN
- Porta RS485
- Indicatore di esecuzione
- Indicatore di allarme minore
- Indicatore di allarme grave
- Maniglia
- Pulsanti
Tabella per la descrizione dei pulsanti del controller
| Pulsante | Descrizione | |
| ESC |
Ritorna al menu precedente senza salvare il file impostazioni. |
Premere il pulsante ESC e ENT al contemporaneamente entro un breve periodo di il tempo può riavviare il controller. |
|
ORL.
|
Ø Accede al menu principale dalla modalità standby schermo. Ø Accede a un sottomenu dal menu principale. Ø Salva le impostazioni del menu. |
|
| SU |
Torna al menu precedente o imposta i parametri valori. Quando si impostano i valori dei parametri, è possibile tenere premuto questo pulsante per regolare rapidamente i valori. |
Quando il valore del parametro è impostato da più tipi di stringa, premere su o pulsante Giù per modificare ciascun valore. Dopo aver impostato il valore, premere il tasto pulsante conferma per spostare il cursore indietro automaticamente. |
| DN. |
Passa al menu successivo o imposta i valori dei parametri. Quando si impostano i valori dei parametri, è possibile tenere premuto questo pulsante per regolare rapidamente i valori. |
|
Descrive l'indicatore sul pannello del controller come illustrato nella tabella seguente
| Tipo | Colore | Stato | Istruzioni |
| Indicatore di esecuzione | Verde | Sfarfallio | Il controller funziona correttamente |
| Spento | Il controller è guasto o non ha ingresso CC | ||
| Allarme minore | Giallo | Normalmente acceso | Il controller genera un allarme minore |
| Spento | Il controllore non genera allarmi minori | ||
| Allarme maggiore | Rosso | Normalmente acceso | Il controller genera un allarme grave |
| Spento | Il controller non genera allarmi rilevanti |
Il controller fornisce due porte di comunicazione,
La definizione della porta di comunicazione RS485 è mostrata nella tabella seguente
| Perno n. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nome del segnale | RS485+ | - | RS485- | - | - | - | - | - |
La definizione dell'interfaccia della porta Ethernet LAN è mostrata nella Tabella
| Perno n. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Nome del segnale | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. Interfaccia DI/DO
Il pannello frontale della scheda di interfaccia DI/DO
L'ingresso digitale è un sottomenu del menu di impostazione dei parametri, utilizzato principalmente dall'operatore per configurare lo stato normale dell'ingresso di 8 interruttori digitali nel sistema.
Tabella Impostazione parametri ingresso relè
| N. digitale | Nome digitale | DI Normale | Descrizione |
| DI1 | Allarme ESAGONALE | NO | È normale quando viene aperto;e l'allarme si verifica quando è chiuso. |
| DI2 | Allarme porta PWC | NC | È normale quando viene aperto;e l'allarme si verifica quando è chiuso. |
| DI3 | Allarme Bluetooth | NO | È normale quando viene aperto;e l'allarme si verifica quando è chiuso. |
| DI4 | Allarme BC | NO | È normale quando viene aperto;e l'allarme si verifica quando è chiuso. |
| DI5 | Allarme digitale5 | NO | È normale quando viene aperto;e l'allarme si verifica quando è chiuso. |
| DI6 | Gruppo elettrogeno in allarme | NO | È normale quando viene aperto;e l'allarme si verifica quando è chiuso. |
| DI7 | Allarme SPD CC | NC | È normale quando viene aperto;e l'allarme si verifica quando è chiuso. |
L'uscita relè è un sottomenu del menu di impostazione dei parametri, utilizzato principalmente dall'operatore per configurare lo stato normale dell'uscita di 8 relè nel sistema.
Tabella Impostazione parametri uscita relè
| N. digitale | Nome digitale | Codice allarme | Descrizione |
| DO1 | Uscita relè 1 | NC | Chiuso quando normale, aperto quando si verifica l'allarme associato. |
| DO2 | Uscita relè 2 | NC | Chiuso quando normale, aperto quando si verifica l'allarme associato. |
| DO3 | Uscita relè 3 | NC | Chiuso quando normale, aperto quando si verifica l'allarme associato. |
| DO4 | Uscita relè 4 | NC | Chiuso quando normale, aperto quando si verifica l'allarme associato. |
| DO5 | Uscita relè 5 | NC | Chiuso quando normale, aperto quando si verifica l'allarme associato. |
| DO6 | Uscita relè 6 | NC | Chiuso quando normale, aperto quando si verifica l'allarme associato. |
| DO7 | Uscita relè 7 | NC | Chiuso quando normale, aperto quando si verifica l'allarme associato. |
Inoltre, il prodotto fornisce altre 6 porte.
Tabella Altre impostazioni dei parametri di input
| Nome del parametro | Descrizione dell'impostazione |
| BTEMP1 | Porta sensore batteria 1 |
| BTEMP2 | Porta sensore batteria 2 |
| ENV_TEMP | Porta del sensore di ambiente |
| 12 V +/- | Viene fornito l'alimentatore 12V |
| RS485 | Porta RS485, interfaccia riservata, nessuna definizione di protocollo |
| OLIO+/- | Collegare il sensore del livello dell'olio |
Metodi di cablaggio:
Ø Rimuovere l'isolamento del cavo con una pinza spelafili.La lunghezza esposta del nucleo del cavo non deve essere inferiore a 10 mm.
Ø Premere il pulsante sopra il terminale con il cacciavite, inserire il cavo, rilasciare il cacciavite e completare il collegamento del cavo.
Ø Con la maniglia tirare delicatamente i cavi per garantire che il cavo non cada.
8. Installazione del sottorack
Installare il sottorack sul rack da 19 pollici, come mostrato nella figura seguente.
Ø Passaggio 1: rimuovere la spina dalla confezione.
Ø Passaggio 2: inserire la spina nel rack da 19 pollici
Ø Passaggio 3: installare la vite fissa (se il foro di montaggio dell'orecchio del telaio a spina non corrisponde alla posizione del dado flottante del telaio, è necessario regolarlo in base all'installazione effettiva).
Installare il modulo raddrizzatore
Ø Passaggio 1: estrarre il modulo dalla confezione.
Ø Passaggio 2: tenere la maniglia del modulo sul pannello frontale e inserire il modulo nello slot.
Ø Passaggio 3: spingere lentamente il modulo del modulo sul pannello frontale del modulo e a filo con l'alimentazione
pannello di distribuzione.
Ø Passaggio 4: stringere la vite di fissaggio sul pannello del modulo in modo che il modulo non si stacchi.
9. Imballaggio e spedizione
Il pacchetto utilizza una custodia in legno a fumigazione gratuita, adatta per l'esportazione.Questo pacchetto è antiumidità, antiurto e robusto per garantire un trasporto sicuro.
