Sistema di alimentazione per rettificatori di capacità da 18 kW con distribuzione di potenza e funzione di monitoraggio della batteria
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ESTEL |
| Certificazione: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Numero di modello: | ET48300-005 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cassa in legno |
| Tempi di consegna: | 20-30 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 8, 000 set al mese |
|
Informazioni dettagliate |
|||
| CC Capacità massima: | 18 kW | Modalità di installazione: | Installato su un rack di 19 pollici, incorporato in un armadio |
|---|---|---|---|
| Modulo rettificatore: | 3000 W | Voltaggio di ingresso CA: | 220VAC monofase |
| Voltaggio di uscita: | -43~-58VDC, valore nominale: -53.5VDC | Livello di protezione: | IP20 |
| Evidenziare: | Sistema di alimentazione del rettificatore con monitor a batteria,Sistema di alimentazione del raddrizzatore con distribuzione di potenza,Sistema di alimentazione per rettificatori di capacità 18 kW |
||
Descrizione di prodotto
Sistema di alimentazione per rettificatori di capacità da 18 kW con distribuzione di energia e funzione di monitoraggio della batteria
Sistema di alimentazione per rettificatori di capacità da 18 kW con distribuzione di energia e funzione di monitoraggio della batteria

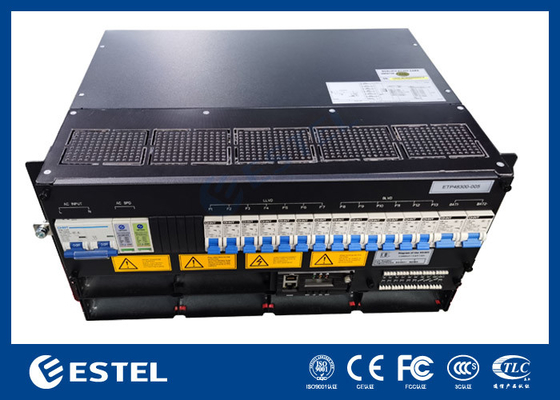

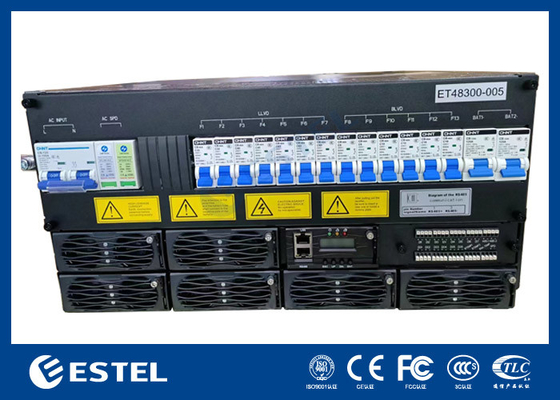

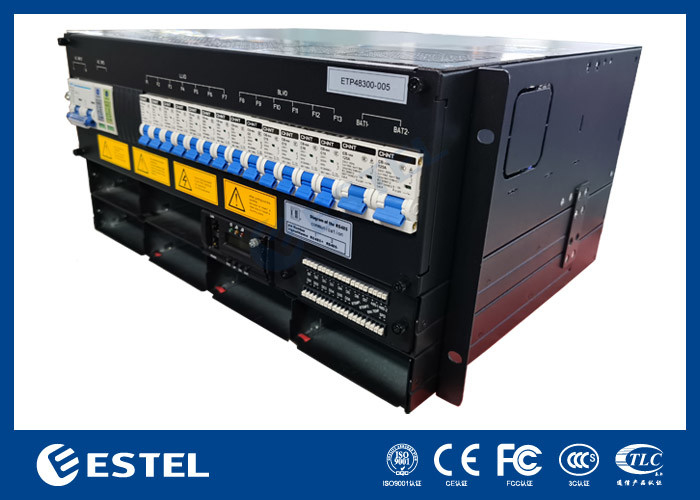

ET48300-005 alimentazione a sub-rack 5U di altezza progettazione compatta per soddisfare le esigenze di applicazione critica di trasmissione in fibra e microonde,
La potenza massima del sistema è di 300A, con MCB AC/batteria/carico.
I cavi hanno accesso frontale con MCB e busbar.
> larghezza standard di 19 pollici che ha il vantaggio di un ampio utilizzo
> 5U altezza progettazione compatta, spazio e costi di installazione possono essere risparmiati
> Funzionamento frontale e accesso ai cavi, manutenzione di bellezza e sicurezza
> Perfetta gestione della batteria, prolunga la vita della batteria e fornisce varie porte di comunicazione,
RS485, porta internet, contatti a secco, ecc., che consente una rete flessibile e un monitoraggio remoto
> Rettificatore e regolatore sono collegati a caldo, facile e veloce manutenzione on-line
> Ampia gamma di tensione di ingresso ((85-300Vac) la rete elettrica è adattabile
ET48300-005 è costituito da unità di distribuzione, modulo raddrizzatore, modulo di conversione, modulo di monitoraggio.
La configurazione è facoltativa, come indicato nella tabella seguente:
| Configurazione | Modulo rettificatore | Commento |
| Norme | GB 4943 | Per ulteriori dettagli, si rimanda alle specifiche dei moduli |
| Norme | IEC/EN 62368-1 | |
| Norme | EN 55032 Classe A,GR1089 Issue 4,R3-10, R3-11, R3-12 Classe B certificato da Nord America | |
| Norme | EN300386, CLASSA |
Sistema di alimentazione per rettificatori di capacità da 18 kW con distribuzione di energia e funzione di monitoraggio della batteria
Configurazione del sistema
Due metodi operativi:
(1) Input CA: avviare il modulo dirittore dopo l'accensione del CA, uscita -48Vdc, caricare contemporaneamente la batteria e alimentare il modulo di conversione, uscita del modulo di conversione 220Vac.
In condizioni normali, i parametri del modulo raddrizzatore e dell'unità di distribuzione sono tutti sotto il controllo del modulo di monitoraggio, che opera in base ai parametri prestabiliti o ai comandi dell'utente.In caso di guasto della rete di corrente alternata, la batteria sarà alimentato al sistema, e continuare a produrre - 48 VDC e 220 vac, con la scarica della batteria, la tensione della batteria inizia a scendere, quando la tensione è inferiore a 43.2 V + / - 0.5 V, il modulo di monitoraggio invia un segnale di sotto tensione della batteria e chiude direttamente la portata di carico, quindi il sistema di alimentazione smetterà di funzionare.il sistema funzionerà di nuovo normalmente. (Tutti i dati di monitoraggio di cui sopra sono valori predefiniti del sistema e possono essere resettati dall'utente)
(2) -48V di ingresso: nessuna corrente alternata o nessuna corrente alternata da collegare, accesso alla corrente esterna da -48V a -48V di porta di carico, monitoraggio di avvio e modulo di conversione, 220Vac di uscita.
La funzione di compensazione della temperatura è attivata per impostazione predefinita, che può essere attivata o disattivata dal comando dell'utente se necessario.la potenza di uscita dell'alimentazione sarà ridotta linearmente (@65°C)La potenza di uscita sarà di 1300W).
Specificità
| Tipo | ET48300-005 | |
| Sistema | Dimensione | 482.0(W) *350.0(D) *5U(H) |
| Peso | ≤ 25 kg ((senza rettificatori) | |
| Modalità di raffreddamento | raffreddamento naturale | |
| Modalità di installazione | Installato su un cracker da 19 pollici all'interno dell'armadio. | |
| Modalità di cablaggio | Dall'entrata all'uscita | |
| Modalità di manutenzione | Manutenzione anteriore, sostituzione del modulo di supporto | |
| Livello di protezione | IP20 | |
| Distribuzione AC | Modalità di ingresso | 220VAC singola fase |
| Capacità di input | 1×100A/2P | |
| Frequenza di ingresso | 45~65Hz,valore nominale:50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| Distribuzione DC | Voltaggio di uscita | -43~-58VDC, valore nominale:-53.5VDC |
| Capacità massima | 18 kW | |
| Dispositivi per la rottura delle batterie | 2×125A/1P | |
| Dispositivi per la rimozione di carico | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/,8/20μs | |
| Rettificatore | Voltaggio di ingresso | 85VAC 300VAC,capacità nominale 220VAC |
| Efficienza | > 96% | |
| Potenza nominale | 3000W ((176~300VAC) | |
| Temperatura di funzionamento | -40°C~+75°C (output totale inferiore a 50°C) | |
| Dimensione | 106.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Peso | ≤ 2 kg | |
| Modalità di raffreddamento | raffreddamento forzato | |
| Fattore di potenza | ≥ 0.99 | |
| THD | ≤ 5% | |
| Controller | Input di segnale | 4AI ((3Tempo della batteria, 1Tempo ambiente), 7DI ((SPD,6DI comune) |
| Immissione di allarme | 6contatto a secco | |
| Portogallo | RS485, SNMP | |
| Modalità di visualizzazione | LCD | |
| Ambiente | Funzionamento | -40°C~+75°C (output totale inferiore a 50°C) |
| temperatura | ||
| Temperatura di stoccaggio | -40°C~+70°C | |
| Umidità di esercizio | 5%~95% ((non condensante) | |
| Altezza | Se l'altitudine è compresa tra i 2000 e i 3000 m, il massimo di funzionamento | |
| La temperatura diminuisce di 1°C. L'altitudine aumenta di 200 m.) |
||
Applicazione
(1) Accesso all'integrazione
(2) Sistema di distribuzione e estensione all'interno
(3) Stazione mobile e sistema di estensione della copertura
(4) WLAN
(5) Stazione di terra di comunicazione satellitare e stazione di comunicazione a microonde
(6) Sala di distribuzione di corrente debole
(7) Altri sistemi di alimentazione ininterrotta AC/DC
Caratteristiche
(1) Due uscite:-48Vdc, 220Vac
(2) Due ingressi: 48Vdc, 220Vac
(3) Adozione della tecnologia di compensazione del fattore di potenza attivo, fattore di potenza > 0.99
(4) Ampia gamma di funzionamento della tensione di ingresso CA: 90~280Vac
(5) Ampia gamma di temperature di esercizio: - 5°C - + 55°C
(6) Tecnologia di commutazione condotta,
(7) Una gestione perfetta della batteria prolunga la durata della batteria: gestione di carica/scarica, compensazione della temperatura della batteria, protezione da bassa tensione.
(8) Scambiabile a caldo
(9) Protezione da sovra/sotto tensione di ingresso
(10) Protezione da sovravoltaggio di uscita, protezione da sovra corrente di uscita, protezione da cortocircuito di uscita
(11) Incorporato / a parete
(12) Interfaccia di comunicazione RS485, RS232
