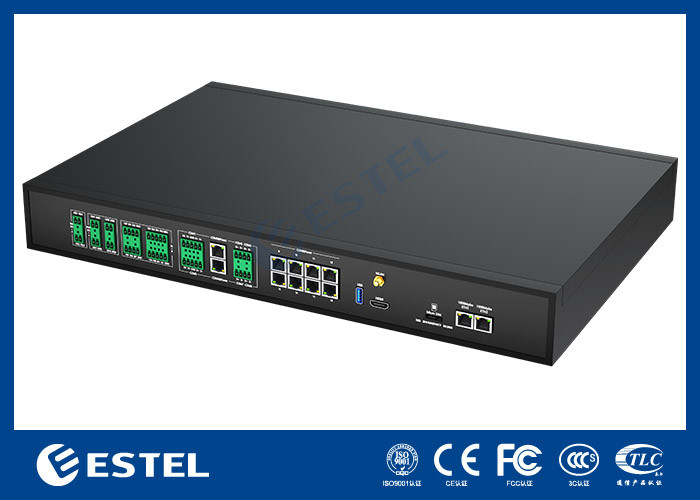

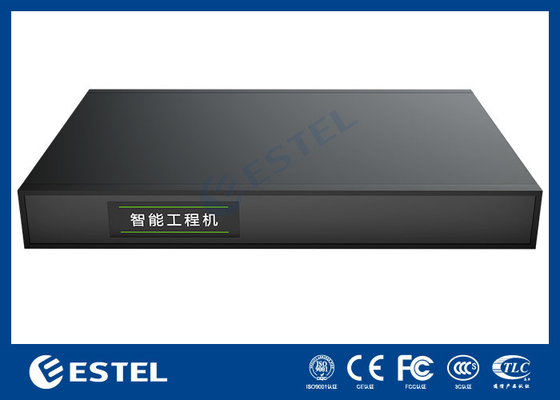

Unità di monitoraggio intelligente EMU Linux OS con supporto MODBUS RTU/TCP
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ESTEL |
| Certificazione: | ISO |
| Numero di modello: | FSU1000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Depending on order quantity |
| Imballaggi particolari: | Cartucce |
| Tempi di consegna: | 15 - 20 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Paypal |
| Capacità di alimentazione: | 2000 serie al mese |
|
Informazioni dettagliate |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| Fornitore di energia: | VAC220/240; VDC336/ DC 48V | Weight: | 2.0 kg |
| Evidenziare: | Unità di monitoraggio intelligente TCP EMU,Unità di monitoraggio intelligente per il sistema operativo Linux EMU,Unità di monitoraggio intelligente dell'UEM con MODBUS |
||
Descrizione di prodotto
Sistema operativo Linux Unità di monitoraggio intelligente integrare diverse porte EMU
Sistema operativo Linux Unità di monitoraggio intelligente integrare diverse porte EMU Product Overview
- Unità intelligente di monitoraggio e acquisizione, altezza 1U, sistema Linux, software di monitoraggio integrato, può accedere UPS, aria condizionata, armadietto di distribuzione, temperatura e umidità, acqua,apparecchiature per il fumo e altri dispositivi completi per l'ambiente di potenza;
- software per l'architettura B/S, accesso remoto al web;
- Il sistema fornisce interfacce standard SNMP, MODBUS RTU/TCP e B per l'integrazione di sistemi di monitoraggio a livello superiore o di sistemi di terze parti.
Caratteristiche hardware:
1) Un armadio standard da 19 pollici con corpo in metallo
2) Processore industriale incorporato, memoria ARM cortex A35 512M, spazio di archiviazione 16G, supporto a 5.000 punti di accesso e 50 milioni di record di archiviazione.

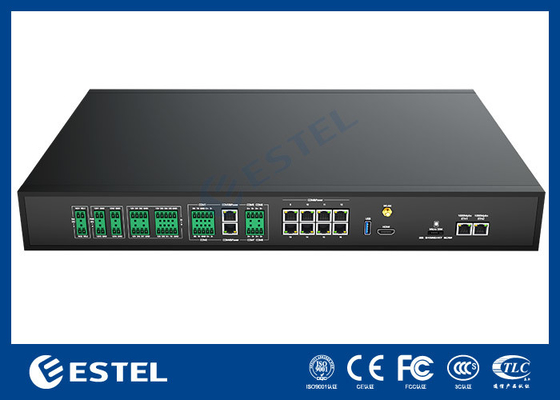

3) Integrare otto porte RS485, nove porte DI, quattro porte DO, una porta USB e una porta Ethernet 100 Mbit/S.
4) Supporta l'estensione del modem 3G/4G/WiFi integrato.
5) L'host standard fornisce 5 gruppi di uscita esterna di 12 V, la potenza massima di uscita dell'intera macchina è di 15 W, per soddisfare le esigenze di alimentazione del sensore.
Caratteristiche del software:
1) Sistema operativo Linux, open source, sicuro e affidabile.
2) Dotato di software di monitoraggio FSU, interfaccia intuitiva, facile utilizzo, software integrato, non richiede installazione
3) Il software può monitorare i dispositivi oggetto in tempo reale, supportare le operazioni di controllo e consultare i dati storici e i record di allarme.
4) Architettura B/S, accesso remoto diretto al Web, senza necessità di installare un client.
5) Supporto alla configurazione online, non è necessario utilizzare ulteriori strumenti di configurazione, facile da debuggare in loco.
Lista dei parametri
Figura 1-1 Parametro di bordo
| Piattaforma CPU | ARMCortex-A35 |
| Capacità di stoccaggio interna (DDR) | 512 M RAM |
| Memoria flash | 16G EMMC |
| Sistema operativo | Linux |
Figura 1-2 Parametro della porta
|
Input di potenza (facoltativo) |

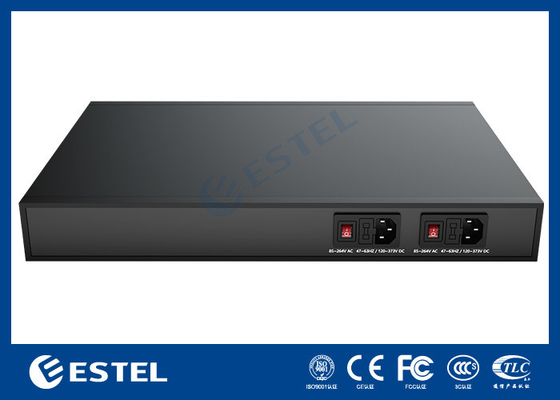

1)Alimentazione singola VAC220/240; VDC336 2) 48 V di corrente continua |
| 4 porti DO | Uscita DO standard normalmente sul segnale NC |
| 9 porte DI | Fornisce 8 ingressi DI universali (asciutti o bagnati) per il collegamento a sensori di fumo, sensori di stato della porta e sensori a infrarossi; 1 ingresso DI dedicato (accesso al pad dell'acqua) |
|
Porta seriale a 8 canali 485
|
Supporta la modalità di comunicazione RS485, il tasso di segnalazione è 1200bps, 2400bps, 4800bps, 9600bps, 19200bps opzionale.Il bit di stop è 1 o 2 bit. |
| 1 porta USB | 1 porta USB di tipo A, standard 2.0 (piena velocità: 12Mbits/s); accesso alle immagini della fotocamera USB, supporto per unità flash USB standard e tastiera e mouse |
| 1 porta di debug | USB di tipo C |
| LAN1Port | 10/100M, half/full-duplex Adaptive, con funzione di crossover automatico del cavo di rete |
Figura 1-3 Parametro ambientale
| Articolo | Parametro |
| Sito di lavoro | Al di fuori |
| Temperatura di funzionamento | 0°C+50°C |
| Umidità relativa | 20% ∼85%, non condensante |
| Pressione barometrica | 70 kPa106 kPa |
| Temperatura di conservazione | -40°C+70°C |
| Frigorifero | raffreddamento naturale |
| Peso | 2.0 kg |
| Altri | La polvere soddisfa gli standard interni di GR-63. Nessun gas corrosivo, gas infiammabili, nebbia di olio, vapore acqueo, goccioline o sale, ecc. |
Figura 1-4 Parametro della norma di protezione
| Articolo | Norme |
| Protezione elettrostatica | EN61000-4-2,3 grado, scarica di contatto/aria;6KV/8KV |
| Resistenza alle sovratensioni | EN61000-4-5,3 grado, 4KV/2KV@8/20us&2Ω |
Figura 1-5 Parametro di protezione da fulmini
| Porto di prova | Porto IO | Porta seriale, porta Ethernet | Porta di alimentazione |
| Corrente di impulso 8/20us, positivo e negativo 5 volte ciascuno | 5kA in modalità differenziale | 5kA in modalità differenziale | 5kA in modalità differenziale |
| Modalità comune 5kA | Modalità comune 5kA | Modalità comune 5kA |
Figura 1-6 Parametri dell'imballaggio
| Articolo | Parametro |
| Dimensioni dell'imballaggio | L440mm*W200mm*H44mm |
| Lista di imballaggio |
Macchina principale *1 Vetture di montaggio e orecchie pendenti *1 Manuale dell'utente *1 Rapporto di prova *1 Corde di alimentazione *1 Certificato *1 Sacchetti di plastica e schiuma *1 |
