4G/WIFI Remote Environmental Monitoring Unit Supporto al sistema di monitoraggio della sicurezza RS485
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ESTEL |
| Certificazione: | ISO |
| Numero di modello: | FSU1000 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Depending on order quantity |
| Imballaggi particolari: | Cartucce |
| Tempi di consegna: | 15 - 20 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, Paypal |
| Capacità di alimentazione: | 2000 serie al mese |
|
Informazioni dettagliate |
|||
| Alimentazione elettrica di lavoro: | Input 12VDC | Protocollo: | Modbus-TCP, SNMP, porta B |
|---|---|---|---|
| Registro degli allarmi e dati storici: | Registrazione degli allarmi per analisi | Dimensione: | 120 * 104 * 28 mm |
| Modalità di comunicazione: | Comunicazione in tempo reale RS232 o rete bus RS485 | Grado Ip: | IP20 |
| Evidenziare: | Unità di monitoraggio ambientale remoto 4G,Unità di monitoraggio ambientale remoto WIFI,Sistema di monitoraggio della sicurezza RS485 |
||
Descrizione di prodotto
4G/WIFI Remote Monitoring Environment/Supporto al sistema di monitoraggio della sicurezza RS485
4G/WIFI Ambiente di monitoraggio remoto / Sistema di monitoraggio della sicurezza Introduzione

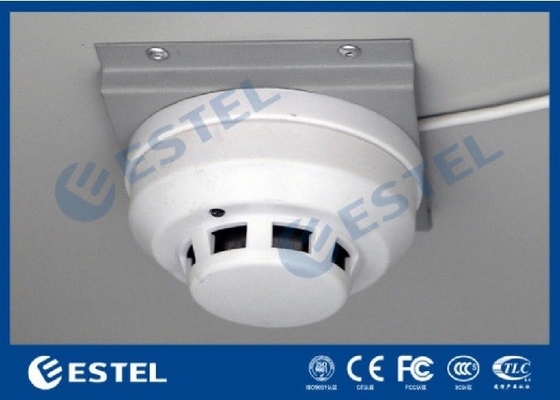

Ambiente di monitoraggio remoto 4G/WIFI/Sistema di monitoraggio della sicurezza può raccogliere lo stato dei sensori locali (come il sensore di fumo, il sensore di porta, la perdita di acqua, infrarossi, ecc.),temperatura e umidità intelligenti, condizionamento dell'aria, distribuzione dell'energia e altri dati in tempo reale,
supporto standard per la trasmissione di dati Ethernet a 100 Mbps.
La versione ad alta configurazione può essere opzionale WIFI o 4G e altre forme di trasmissione dei dati, con applicazioni sicure e affidabili, ampie, forti caratteristiche di stabilità.
Ambiente di monitoraggio remoto 4G/WIFI/Applicazioni di sistemi di monitoraggio della sicurezza
I prodotti della serie sono ampiamente utilizzati nell'aria condizionata, nelle applicazioni di risparmio energetico, nell'acquisizione di dati, nella conversione di protocolli, nella distribuzione di energia e in altre industrie.
- Acquisizione dati di commutazione: è dotato di 4 commutazioni universali di acquisizione dei dati, che possono accedere
- Controllo di accensione e spegnimento: un interruttore è configurato come controllo generale e un altro è configurato con una sola potenza
- Trasmissione dei dati: connessione al controller del dispositivo locale tramite interfaccia RS485 o interfaccia RS232,
- Supporta macchine multi-bit: tutte le porte seriali del modulo possono essere segnalate in modo indipendente in più
- Diversificazione della porta seriale del protocollo: supporta il trasferimento del protocollo e può convertire la porta seriale (main,
- Personalizzato: dimensioni piccole e dimensioni possono essere personalizzate in base alle esigenze, interfaccia terminale, protezione
Informazioni sul prodotto
Dimostrazione del modello
| Modello | DI*4 | DO*2 | Fuga*1 | RS485 | RS232 | Interfaccia di rete | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

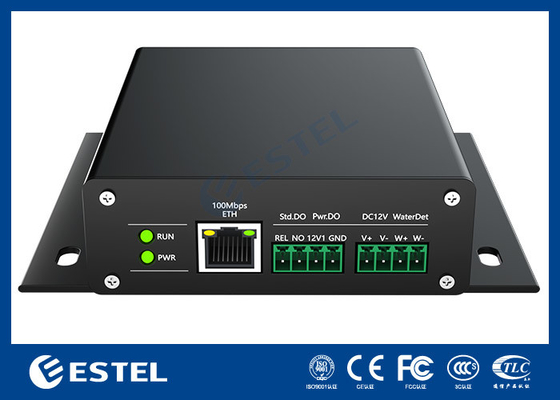

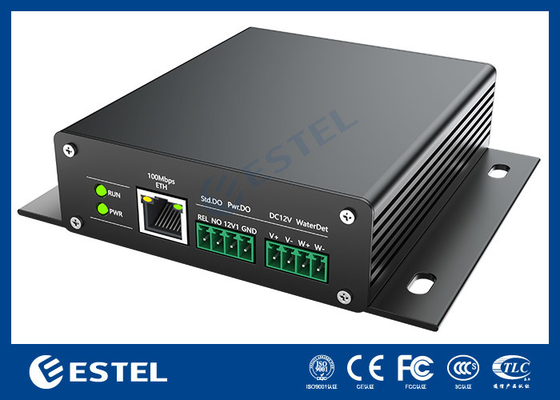

Definizione dettagliata dell'interfaccia
| Interfaccia | Identificazione | Descrizione |
| Fornitore di alimentazione | V+(DC12V) | Immissione di alimentazione positiva, gamma di tensione di 6-18V |
| Fornitore di alimentazione | V- ((DC12V) | elettrodo negativo di ingresso di potenza |
| Detezione di perdite d'acqua | W+ | Collegare uno dei cavi di rilevamento alla corda di immersione in acqua o tablet |
| Detezione di perdite d'acqua | - Cosa? | Collegare l'altro cavo. il foglio di immersione dell'acqua e il cavo immersione dell'acqua supportano più connessioni parallele |
| Interfaccia del cavo | 100 Mbps ETH | Invio del cavo di rete |
| Potenza di uscita | 12V |
La potenza di uscita del sensore esterno è positiva. La capacità di uscita è determinata dall'adattatore |
| Potenza di uscita | GND |
con un'alimentazione elettronica esterna del sensore, Terrazzo del segnale di commutazione di ingresso attivo |
| Fonte di produzione DI | DI1-DI4 |
per la trasmissione di energia elettrica a corrente continua, Il contatto attivo collega DI e GND |
| Prodotto DO | REL | Commutazione di uscita del relè |
| Prodotto DO | NO1 | L'uscita del relè di commutazione è sempre aperta |
| Prodotto DO | 12V1 | L'alimentazione controllata è positiva. |
| Prodotto DO | GND | Fornitura di alimentazione controllabile negativa |
| Porta seriale | Articolo 1 | Porta seriale 1RS485 Differenziale di trasmissione e ricezione nella stessa direzione |
| Porta seriale | Articolo 1 | Porta seriale 1RS485 Terminale inverso differenziale di trasmissione e ricezione |
| Porta seriale | Articolo 1 | Porta seriale 2RS485 Differenzialmente invia e riceve nella stessa direzione |
| Porta seriale | Articolo 2 | Porta seriale 2RS485 Differenziale di trasmissione e ricezione |
| Porta seriale | Articolo 1 | Porta seriale 3RS232 L'estremità ricevente si collega all'estremità trasmettitore dell'altro dispositivo |
| Porta seriale | COM3-TXD | Porta seriale 3RS232 L'estremità di invio si collega all'estremità di ricezione dell'altro dispositivo |
| Porta seriale | COM3-GND | La porta seriale 3RS232 per il segnale di terra si collega alla terra RS232 dell'altro dispositivo |
Luce di indicazione
| Interfaccia | Identificazione | Descrizione |
| Guida di potenza | PWR | Indica lo stato dell'alimentazione. |
| Guida di funzionamento | Correre | L'indicatore lampeggia dopo che il sistema e il software sono in normale funzionamento ad un intervallo di 1s |
| Interfaccia di rete guidata | ETH | Gli indicatori delle porte di rete a sinistra e a destra indicano lo stato della connessione e lo stato di invio e ricezione dei dati |
| Articolo | Parametro |
| Voltaggio di ingresso | 12V±50% (6-18V), con protezione da cortocircuito d'ingresso, la sovratensione causerà danni alla scheda madre |
| Consumo complessivo di energia | Consumo di potenza in standby inferiore a 1W, corrente in standby inferiore a 0,1A (input 12V) |
| Capacità di alimentazione | L'intera alimentazione esterna dell'host non deve superare i 12 W, ossia i 12 V1A.Può essere limitata dall'adattatore di alimentazione |
| Tasso di serie | La velocità di segnalazione massima è superiore a 115.200 BPS |
| Temperatura di funzionamento | -5 ~ 55°C, (temperatura di conservazione -40 ~ 70°C) |
| Umidità di esercizio | 10 ~ 95%, (umidità di stoccaggio 10 ~ 90%) |
| Dimensione | 120 * 104 * 28 mm |
| Grado IP | IP20 |
Installazione
