Sistema di alimentazione ibrido per telecomunicazioni 48VDC 300A 40U
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ESTEL |
| Certificazione: | ISO9001, CE, RoHs |
| Numero di modello: | ET9090210C-20U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cassa in legno |
| Tempi di consegna: | 4-6 settimane |
| Termini di pagamento: | L/C, Western Union, T/T |
| Capacità di alimentazione: | 2000 pc/mese |
|
Informazioni dettagliate |
|||
| Materiale: | Acciaio galvanizzato, doppio con l'isolamento termico | Metodo di installazione: | Montaggio a pavimento |
|---|---|---|---|
| Scaffale di attrezzatura: | 19 pollici, 40U | Metodo di raffreddamento: | condizionatore d'aria e fan |
| Protezione contro l'ingresso: | Protezione IP55 | Porto di navigazione: | Shenzhen |
| Evidenziare: | 40U Outdoor Telecom Cabinet,300A Cabinet Telecom esterno,48VDC Cabinet di telecomunicazioni esterne |
||
Descrizione di prodotto
Sistema di alimentazione ibrido per telecomunicazioni 48VDC 300A 40U Governo per telecomunicazioni per esterni con raffreddamento
introduzione
Il sistema di alimentazione ibrido per telecomunicazioni 48VDC 300A 40U Outdoor Telecom Cabinet è un armadio per esterni che fornisce un ambiente di lavoro fisico sicuro e affidabile per i siti di comunicazione wireless. Il sistema integra funzioni come un armadio per esterni, apparecchiature di controllo della temperatura e monitoraggio ambientale. Il sistema di alimentazione e L'unità di distribuzione dell'alimentazione CA/CC può essere installata in base alle esigenze dell'utente all'interno dell'armadio, mentre lo spazio di installazione è riservato all'apparecchiatura utente e alla batteria di backup.
Caratteristiche principali del gabinetto per telecomunicazioni all'aperto della centrale elettrica ibrida per telecomunicazioni 48VDC 300A 40U:
·Un singolo armadio occupa un'area inferiore a 1 metro quadrato, l'indirizzo del sito è facile da ottenere
·Sistema di controllo della temperatura: facile manutenzione, pulizia e sostituzione
·Forte capacità antifurto: cerniera interna, porta integrata, supporto lucchetto esterno
·Controllo fine della temperatura di suddivisione, massimo risparmio energetico
Sistema di alimentazione ibrido per telecomunicazioni 48VDC 300A 40U Configurazione armadio per telecomunicazioni per esterni
| Informazioni di base | |
| Dimensioni esterne |
800 mm(L)x940 mm(P)x2050 mm(A) (include sporgenze per il controllo della temperatura) |
| Zona di copertura | 800 mm(L)x700 mm(P) |
| Altezza della base | 150mm |
| Peso | ≤130 kg (esclusa l'attrezzatura e la batteria) |
| Spazio utente | 37U |
| Materiale |
Parete: lamiera di acciaio zincato da 1,2 mm Porta: lamiera di acciaio zincato da 1,5 mm |
| Serratura | La serratura antifurto a tre punti, nucleo di blocco standard europeo, può cambiare o abbinare il lucchetto da solo |
| Posizione del cablaggio | Fondo dentro e fuori |
| Fori di cablaggio | 10xφ36 |
|
Grado di protezione |
IP55 |
| Informazioni sul controllo della temperatura | |
|
Attrezzatura Scomparto |
Modalità: scambiatore di calore Efficienza di dissipazione del calore: 200 W/K. Tensione nominale: 48 V CC Potenza nominale: 520 W |
|
Compartimento della batteria |
Modalità: condizionatore d'aria DC Capacità di raffreddamento (L35/L35): 500 W Tensione nominale: 48 V CC Consumo energetico (L35/L35): 160 W |
| Altre informazioni | |
| Illuminazione | Luce DC-48VLED |
| Sensore di fumo | 12 V CC |
| Sensore di allagamento | Contatto secco |
|
Temperatura e sensore di umidità |
12 V CC |
| Controllo di accesso | Contatto secco |
| Ambiente | |
| temperatura di esercizio | Da 10 ℃ a +45 ℃ |
| Temperatura di conservazione | Da 40 ℃ a +75 ℃ |
| Umidità operativa | Dal 5% al 95% (senza condensa) |
|
Altitudine |
Da 0 a 4000 m (se l'altitudine rientra nell'intervallo da 3000 a 4000 m, il massimo operativo la temperatura diminuisce di 1℃ con l'altitudine aumenta di 200 m) |
| Informazioni sul rack interno | |
|
Attrezzatura Scomparto |
Modalità rack: spazio 19" secondo IEC 60297-3 Profondità: 400 mm Altezza: 20U La distanza disponibile davanti al 19":180mn |
|
Compartimento della batteria |
Modalità rack: staffa batteria a due gruppi Altezza di ciascuna staffa della batteria: ≥350 mm Opzionale: rack 17U19" per batteria al litio |
Raddrizzatore per armadio per telecomunicazioni per esterni ibrido per sistema di alimentazione per telecomunicazioni 48VDC 300A 40U:
Si tratta di un sub-rack da 19 pollici per sistemi di alimentazione ibridi, con un design compatto di altezza 5U per soddisfare le esigenze applicative critiche di trasmissione in fibra e microonde, dispositivo di accesso, interruttore. La potenza massima del sistema è 150 A, con ingresso CA/ingresso CC/batteria /carico MCB. I cavi hanno accesso frontale con MCB e sbarra collettrice.
Caratteristiche principali del raddrizzatore:
·Ampio intervallo di tensione in ingresso: da 85 a 290 V CA per il raddrizzatore e da 120 a 420 V CC per MPPT
·Il raddrizzatore, l'MPPT e il controller sono inseribili a caldo, con manutenzione in linea facile e veloce
·Alta efficienza fino al 96%per costi operativi inferiori
·Supporta le interfacce di comunicazione Ethernet, SNMP, ModBus e RS485
| Distribuzione degli ingressi | ||
| AC | DC | |
| Modalità di immissione | 220VAC monofase | Da 120 V CC a 425 V CC |
| Frequenza di ingresso | Da 45 a 65 Hz, valore nominale: 50 Hz/60 Hz | / |
| Capacità di ingresso | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Distribuzione dell'output | ||
| Raddrizzatore | Modulo solare | |
| Tensione di uscita | Da -42 a -58 V CC, valore nominale: -53,5 V CC | Da -42 a -58 V CC, valore nominale: -54,5 V CC |
| Interruttori della batteria | 125A/2P | |
| Interruttori di carico | Lvd:32A/1Px1,10A/IPx5;Boulevard:32A/1Px2,10A/1P×5 | |
| SPD CC | 20kA/40kA,8/20μs | |
| Modulo | ||
| Modulo raddrizzatore | Modulo solare | |
| Tensione di ingresso |
da 85 a 290 V CA, nominale 220 V CA |
Da 120 a 420 V CC nominale 340 V CC |
| Efficienza | >96% | >96% |
| Potenza nominale | 3000 W (da 176 a 290 V CA) | 3000 W (da 200 a 425 V CA) |
|
Temperatura di lavoro |
Da -10°℃ a +75℃ (uscita completa sotto 55℃) | Da -10 ℃ a +75 ℃ (uscita completa sotto 50 ℃) |
| Controllore | |
| Ingresso segnale | 3Al (2 temperature batteria, 1 temperatura ambiente), 2RS485,7 DI |
| Uscita allarme | 6 contatti puliti |
| Porta di comunicazione | RS485, SNMP |
| Modalità display | schermo LCD |
| Sistema | |
| Dimensioni (LxPxA) | 482x350,6×9U, ≤30kg(senza moduli) |
| Modalità di raffreddamento | Raffreddamento naturale |
| Modalità di manutenzione | Manutenzione anteriore, cambio di grado del modulo di supporto |
| Livello di protezione | IP20 |
| Ambiente | |
| temperatura di esercizio | Da -10℃ a +50℃ |
| Temperatura di conservazione | Da -40 ℃ a +75 ℃ |
| Umidità operativa | Dal 5% al 95% (senza condensa) |
|
Altitudine |
Da 0 a 4.000 m (se l'altitudine è compresa tra 3.000 e 4.000 m, la temperatura operativa massima diminuisce di 1 ℃ all'aumentare dell'altitudine di 200 m) |
*è disponibile un design personalizzato.

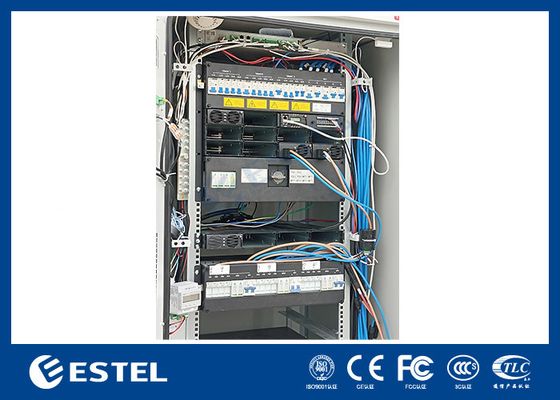

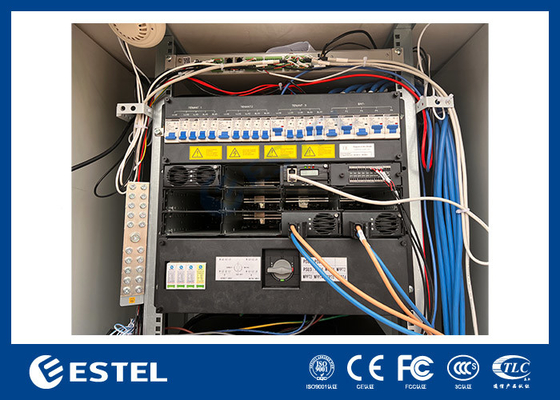

Immagini del raddrizzatore:
Principio di funzionamento:
Normalmente, il sistema di alimentazione funziona in uno stato di carica flottante parallelo, ovvero il modulo raddrizzatore, il modulo solare, il carico e la batteria funzionano in parallelo. I moduli solari e i moduli raddrizzatori forniscono corrente di carica flottante per dispositivi di comunicazione di potenza e batterie. Se l'uscita La potenza del modulo solare non è sufficiente per alimentare tutti i carichi, il modulo raddrizzatore fornirà energia supplementare per i dispositivi di comunicazione.
Quando l'alimentazione di rete è interrotta, il modulo raddrizzatore smette di funzionare. Se l'alimentazione solare è normale, il modulo solare alimenterà i dispositivi di comunicazione e caricherà la batteria. Se la potenza di uscita del modulo solare è insufficiente per alimentare tutti i carichi, la batteria fornirà alimentazione supplementare ai dispositivi di comunicazione.
Quando l'alimentazione di rete è interrotta, il modulo raddrizzatore smette di funzionare. Se allo stesso tempo viene a mancare l'energia solare, i dispositivi di comunicazione verranno alimentati dalle batterie. Quando la scarica della batteria continua per un periodo di tempo fino al punto di avvio del generatore, Il monitor invia il segnale di avvio al generatore. Il generatore fornisce alimentazione CA in ingresso per il modulo raddrizzatore, quindi il raddrizzatore può fornire nuovamente alimentazione ai dispositivi di comunicazione e caricare la batteria per compensare il consumo. Quando si raggiunge il punto di arresto del generatore, l'unità monitor invia un segnale di arresto al generatore e il generatore si spegne.
IP55/IP65
IP55= Caratteristiche degli involucri:
Protezione completa da polvere, olio e altri materiali non corrosivi
Protezione completa dal contatto con apparecchiature chiuse
Protezione dall'acqua, fino all'acqua proiettata da un ugello contro l'involucro da qualsiasi direzione
Disponibile con montaggio a parete, indipendente, su canale e su palo del telegrafo
Sono disponibili servizi di logo serigrafato, anodizzazione o incisione
IP65= Caratteristiche degli involucri:
Protezione completa da polvere, olio e altri materiali non corrosivi
Protezione completa dal contatto con apparecchiature chiuse
Protezione dall'acqua, fino all'acqua proiettata da un ugello contro l'involucro da qualsiasi direzione
Disponibile con montaggio a parete, indipendente, su canale e su palo del telegrafo
Sono disponibili servizi di logo serigrafato, anodizzazione o incisione
Personalizzato con ritagli, isolamento, cerniere, chiusure o serrature
Caratteristiche del governo per telecomunicazioni all'aperto della centrale elettrica ibrida per telecomunicazioni 48VDC 300A 40U:
| Caratteristiche | Descrizione |
|
Caratteristica del modulo
|
Il modulo solare ha la funzione di tracciamento del punto di massima potenza.La precisione massima di tracciamento del punto di potenza è superiore al 99,5% |
| Il modulo raddrizzatore adotta la tecnologia di compensazione del fattore di potenza attiva, il valore del fattore di potenza è fino a 0,99 | |
| L'efficienza massima del modulo raddrizzatore è superiore al 93% | |
| L'efficienza massima del modulo solare è superiore al 95% | |
| Il modulo solare e il modulo raddrizzatore hanno un'elevata densità di potenza | |
| Il modulo solare e il modulo raddrizzatore adottano la tecnologia hot swap non distruttiva, ovvero Plug-and-Play.È necessario meno di un minuto per sostituire il modulo solare e il modulo raddrizzatore | |
| Il modulo solare e il modulo raddrizzatore hanno una funzione di protezione da sovratensione in uscita, inclusa la protezione da sovratensione hardware e la protezione da sovratensione software.E la protezione da sovratensione del software ha due modalità opzionali: la prima modalità di blocco per sovratensione, la quarta modalità di blocco per sovratensione | |
| Gestione della batteria | Gestione perfetta della batteria: protezione della batteria e funzioni come regolazione automatica della tensione, limitazione continua della corrente, calcolo della capacità della batteria, equalizzazione automatica/conversione della carica di mantenimento, test online della batteria. |
| Gestione complementare luce ed energia elettrica | Perfetta funzione di gestione complementare di luce/elettricità, che può raggiungere la priorità dell'alimentazione solare e massimizzare l'uso dell'energia solare |
| Statistica della potenza | Consumo di elettricità del carico, energia generata dall'energia solare, energia generata dalla rete elettrica, energia generata dalla DG, scarica della batteria, carica della batteria |
| Registrazione dei dati |
Registrazione di 90 giorni di dati storici, i dati storici possono essere caricati. 200 registrazioni di allarmi storici, 10 gruppi di dati di test della batteria |
| Funzione di allarme | Perfetta protezione dai guasti e funzioni di allarme guasti |
| Progettazione della rete |
Fornire contatti puliti e altre porte di comunicazione per la flessibilità della rete; Abilitazione dell'aggiornamento del software dell'estremità prossimale e del funzionamento non presidiato |
| Interfaccia operativa umanizzata |
Il display LCD è progettato con un angolo di 15 gradi, che è più intuitivo e conveniente per l'utilizzo da parte dell'utente. Interroga i parametri di funzionamento, le statistiche e lo storico allarmi del sistema attraverso il display LCD. Controlla il sistema manualmente tramite il display LCD |
| Protezione contro i fulmini | Design perfetto per la protezione contro i fulmini sui lati AC e DC |
| Progettazione a risparmio energetico | Il sistema, oltre alla funzione di risparmio energetico in modalità sleep del modulo raddrizzatore, supporta e dà priorità anche all'utilizzo dell'energia solare immessa nel carico, sfrutta appieno l'energia solare, per ottenere un risparmio energetico e ridurre le emissioni di gas serra |
| Tipo da esterno | Il livello di protezione del sistema è fino a IP55, può essere utilizzato all'aperto.Il sistema è compatto e facile da installare |
|
Sistema
|
Tutte le attrezzature del sistema supportano la manutenzione nella parte anteriore |
| Il sistema adotta la tecnologia di sospensione del modulo raddrizzatore, doppio contattore a stato stazionario, shunt a bassa potenza e tecnologia di regolazione della velocità della ventola e ha una funzione di risparmio energetico più importante | |
| Il riscaldatore AC opzionale fa funzionare il sistema in modo affidabile a basse temperature | |
| Monitoraggio remoto | Il modem è configurato con la funzione GPRS che può realizzare il monitoraggio remoto fornendo dati al server Internet |
Applicazione dell'involucro di accumulo dell'energia
Il nostro armadio è ampiamente utilizzato nel settore delle comunicazioni esterne.L'armadio può essere dotato di varie apparecchiature di comunicazione, sistema di alimentazione del raddrizzatore, unità di monitoraggio, batteria, fibra ottica, ecc. Adatto per l'uso in strade, cime di edifici, cime di montagne, aree urbane, rurali, residenziali e altre aree.

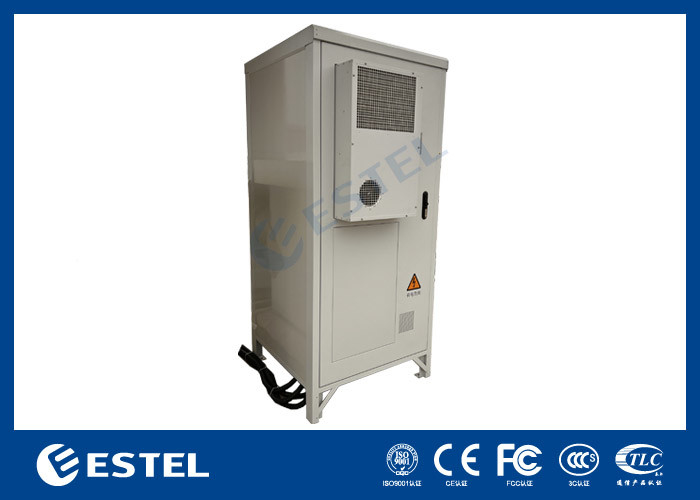

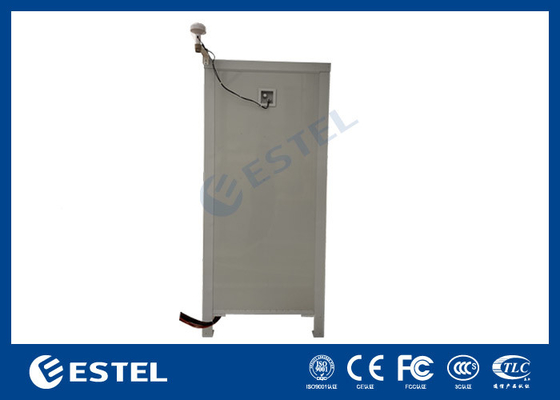

Immagini del gabinetto:
