Gabinetto telecom esterno a doppia porta con PDU / vassoio batteria / condizionatori
Dettagli:
| Luogo di origine: | Shenzhen, Cina |
| Marca: | ESTEL |
| Certificazione: | IP55 |
| Numero di modello: | ET7387115A-20U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 PC |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cassa in legno con pallet |
| Tempi di consegna: | 35 giorni |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 2000 |
|
Informazioni dettagliate |
|||
| Spazio interno: | 19 pollici Rack 20U | Materiale: | Acciaio galvanizzato |
|---|---|---|---|
| Montaggio: | Fabbricazione a partire da prodotti di calzature | Frigorifero: | Climatizzatore |
| Porte: | Porta anteriore e porta posteriore | Isolamento: | PEF 20 mm |
| Evidenziare: | Armadio per telecomunicazioni all'aperto con vassoio per batterie,Gabinetto per telecomunicazioni esterne a doppia porta,Gabinetto per telecomunicazioni all'aperto con PDU |
||
Descrizione di prodotto
Gabinetto per telecomunicazioni esterne a doppia porta con aria condizionata con PDU e batteria
1- Gabinetto Telecom Esterno a doppia porta con aria condizionata Introduzione
1.1 Materiale per armadi di telecomunicazioni esterne a doppia porta con condizionatori d'aria
L'armadio è in acciaio galvanizzato, doppia parete, spessore: 1,2 mm, con PEF di 20 mm.
1.2 Struttura di armadietto per telecomunicazioni esterne a doppia porta con condizionatori d'aria
L'armadio comprende 19 ′′ di rotaia per l'installazione delle attrezzature.
1.3 Porta e serratura dell'armadio
L'armadietto include una porta principale, una sola porta.
La porta dell'armadio usa una struttura incorporata.
L'angolo di apertura della porta è fino a 110° e il dispositivo limite della porta può limitare l'angolo di apertura.
2. Gabinetto telecom esterno a doppia porta con condizionatori Parametro tecnico
| Configurazione | Articolo | Parametro tecnico | |||
| Cappottole | Modello | ET7387115A-20U | |||
| Livello di protezione | Protezione IP55 | ||||
| Dimensione esterna | H1150 mm × W725 mm × D870 mm | ||||
| Dimensione interna | 20 U | ||||
| Materiale |
Acciaio galvanizzato, spessore 1,2 mm, parete singola. Spessore delle parti del cuscinetto: 2,0 mm |
||||
| Isolamento | 20 mm PEF | ||||
| Rivestimento | Rivestimento in polvere di poliestere | ||||
| Colore | RAL7035 | ||||
| Blocco | Sistema di chiusura a tre punti antirrubo | ||||
| Fabbricazione | Cerniera interna | ||||
| Opzioni di installazione | Fabbricazione a partire da prodotti di calzature | ||||
| Routing via cavo | Cable in e fuori dal fondo del gabinetto | ||||
| Servizi di manutenzione | Una porta anteriore, una porta posteriore. | ||||
| Frigorifero | Opzionale | Climatizzatore | Climatizzatore CC | Scambiatori di calore |
Diretto ventilazione |
| capacità di raffreddamento | 1500 W | 1500 W | 80W/K | 180CFM | |
| Voltaggio di ingresso | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| Comunicazione | RS485 | RS485 | RS485 | / | |
| Unità di distribuzione dell'energia | Voltaggio | 200VAC ∼ 240VAC (facoltativo) | |||
| Input | SchneiderDPN 2*10A/1p (facoltativo) | ||||
| Prodotto | SchneiderDPN 2*16A/1P (facoltativo) | ||||
| Sensori | Sensore di porta, sensore di acqua, sensore di temperatura e umidità, sensore di fumo | ||||
| Unità di monitoraggio ambientale |
Installazione da 19 pollici, altezza 1U, tensione di ingresso 48VDC, porta di comunicazione: SNMP Input di valore di commutazione passivo a 9 vie, input di valore di commutazione attiva a 6 vie, uscita di relè a 6 vie. |
||||
| Altri | 48VDC lampada a LED per l'illuminazione,interruttore a LED | ||||
| Ambiente | Temperatura di funzionamento | -40°C ~+55°C (+Radizione solare) | |||
| Temperatura di conservazione | -40°C~+70°C | ||||
| Umidità di lavoro | 5%~95% ((senza condensazione) | ||||
| Altitudine di lavoro | 0 ~ 4000 metri | ||||
3. doppia porta con aria condizionata
3.1 L'armadio è a prova di polvere, a prova di sole e a prova di pioggia, per l'uso in ambiente esterno.
3.2 Il sistema di raffreddamento dell'armadio utilizza uno scambiatore di calore da 80 W/K.
3.3 compresa una lampada a LED AV220V, montata sulla parte superiore dell'armadio.
3.4 compresi due sensori di porta, uno per la luce a LED accesa/spenta, l'altro per l'allarme della porta aperta.
3.5 L'impianto del cabinet è ragionevole e facilita l'accesso, il fissaggio e la messa a terra dei cavi.

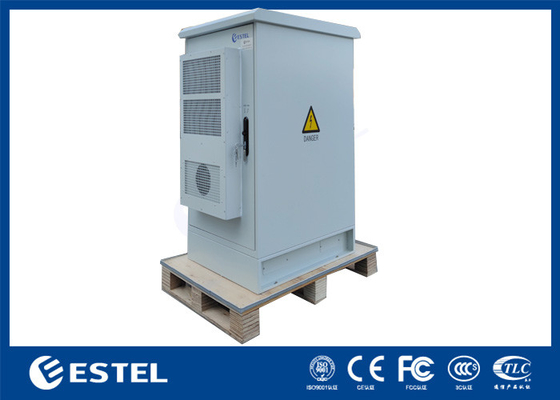

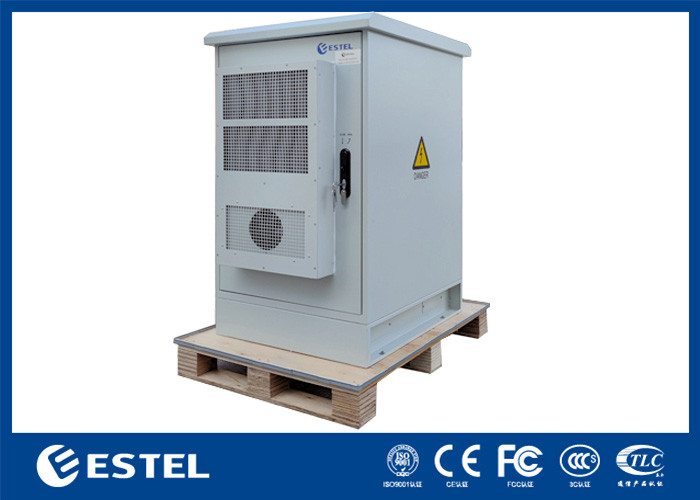

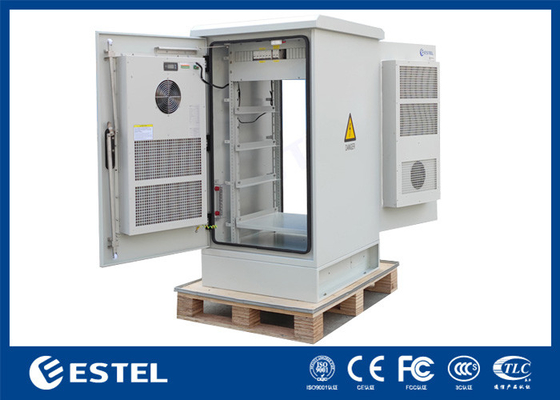

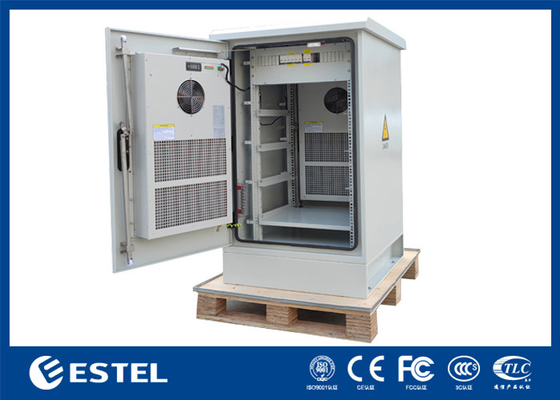

4Immagini del gabinetto:
5. Specificativi tecnici
(1) Condizioni ambientali applicabili:
- Temperatura di funzionamento: -40°C ~ + 75°C
- Temperatura di conservazione: -50°C ~ + 70°C
- Temperatura di trasporto: -50°C ~ + 70°C
- Umidità relativa (RH): 5%~99%
- Pressione dell'aria: 62 kPa ~ 101 kPa (simile a 0 m ~ 5000 m di altitudine)
(2) Materiale: acciaio galvanizzato di buona qualità
(3) Trattamento superficiale: vernice in polvere, rivestimento esterno in poliestere grigio chiaro RAL 7035
(4) Protezione contro l'ingresso: IP55
(5) Ritardante di fiamma: conforme alla prova A della norma GB5169.7
(6) Resistenza all'isolamento:la resistenza di isolamento tra i dispositivi di messa a terra e le parti del corpo dell'armadio non è inferiore a 2×104M/500V ((DC).
(7) Resistere alla tensione:la tensione di resistenza tra i dispositivi di messa a terra e le parti della carrozzeria non è inferiore a 3000V ((DC) /min.
6. accessori
6.1 Fuoco di servizio
La luce di servizio viene utilizzata per ottenere luce aggiuntiva all'interno dell'armadio.
6.2 Scambiatore di calore
L'armadio include uno scambiatore di calore da 80 W/K, installato sulla porta dell'armadio.
7. Imballaggio
Imballaggio in cassa di legno
