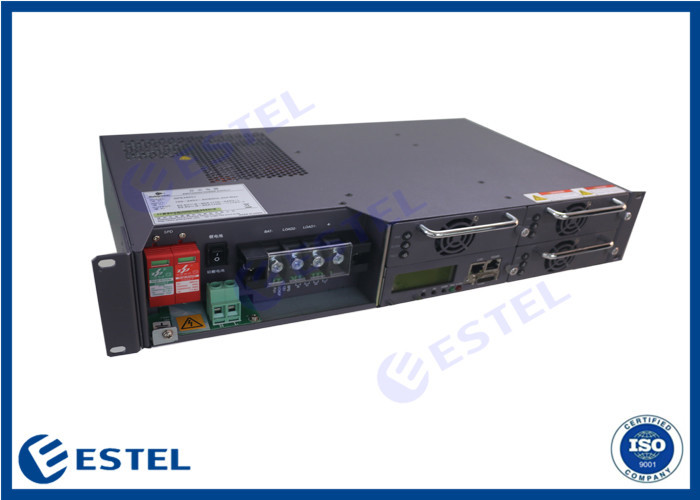

sistema del raddrizzatore 4800W per le Telecomunicazioni
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | ESTEL |
| Certificazione: | ISO |
| Numero di modello: | GPE4890J |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Depending on order quantity |
| Imballaggi particolari: | Caso di legno di Carton+ |
| Tempi di consegna: | 15 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 1000 insiemi al mese |
|
Informazioni dettagliate |
|||
| Tensione in ingresso: | 220Vac | Frequenza dell'input: | 50Hz |
|---|---|---|---|
| Tensione in uscita: | -53.5Vdc | Corrente d'uscita: | 90A |
| Efficienza di uscita: | 91% | Potenza di uscita: | 4800W |
| Dimensione: | 482.6mm×265mm×88.1mm | Applicazione: | Alimentazione elettrica delle Telecomunicazioni |
| Evidenziare: | sistema del raddrizzatore 4800W per le Telecomunicazioni,sistema del raddrizzatore 90A per le Telecomunicazioni,le Telecomunicazioni del modulo del raddrizzatore 90A |
||
Descrizione di prodotto
il sistema 220VAC del raddrizzatore di corrente continua di 90A 4800W ha introdotto l'uscita 48VDC
Per il Governo all'aperto delle Telecomunicazioni
Modello: GPE4890J
Introduzione
Il sistema di corrente continua è usato per il gabinetto all'aperto delle Telecomunicazioni, ha le caratteristiche, l'efficienza e l'affidabilità per abbinare i bisogni della maggior parte delle reti di telecomunicazione.
Integriamo i raddrizzatori modulari di alto-efficienza nello scaffale e nei sistemi inclusi dello scaffale che caratterizzano il monitoraggio a distanza, i centri di distribuzione su ordinazione, le sconnessioni di bassa tensione, gli allarmi, i relè e le recinzioni per l'applicazione all'aperto.
Caratteristiche
adozione del di tecnologia della compensazione di fattore di potenza attiva con il fattore >0.99
zero correnti/tecnologia commutazione di tensione con alta efficienza ≥91%
moduli permutabili caldi del raddrizzatore del
ideale del per le centrali elettriche delle Telecomunicazioni 48V
ampio raggio d'azione del di tensione in ingresso di CA: 90~280Vac
opzioni di distribuzione di corrente continua del
la gestione della batteria del , la tassa & la gestione avanzate di scarico, la compensazione di temperatura della batteria, la protezione di bassa tensione, estendono la vita della batteria
il si solleva la protezione
modo di comunicazione del : RS232, RS485, Ethernet
allarmi dell'input e dell'uscita del
il il monitor ha funzione di sonno, risparmiante l'energia.
Applicazione
■Rete di Access
■Apparecchiatura di trasmissione
■Comunicazione su mezzi mobili
■Stazione a terra di telecomunicazione via satellite
■Comunicazione di microonda
Principio di funzionamento
Dopo che la corrente alternata è controllata dal commutatore idraulico di CA e poi con la protezione contro il fulmine del bordo di EMI e la filtrazione trasformare, nel modulo del raddrizzatore, il commutatore idraulico di CA ha la funzione della protezione di cortocircuito e di sovraccarico a corrente alternata.
In condizioni normali, ogni parametro dei moduli del raddrizzatore e l'unità di distribuzione sono tutto sotto controllo del modulo di controllo, funzionando secondo i comandi dell'utente o di parametro prestabilito. Se le condutture di CA si incolpano, il sistema sarà alimentato dalla batteria. Con lo scarico della batteria, la tensione terminale degli avviamenti a batteria da discendere. Quando la tensione della batteria è sotto -46.2V±0.5V, il modulo di controllo riferisce la batteria nell'ambito del segnale di allarme di tensione; Quando la tensione della batteria è sotto -45.6V±0.5V, uscita vicina del carico di LVLD; Quando la tensione della batteria è sotto -43.2V±0.5V, l'uscita vicina del carico di LVBD, quindi la centrale elettrica smette di lavorare. Quando le condutture esterne di CA recupera, il sistema riprenderà allo stato normale del lavoro. (Tutti i dati di controllo di cui sopra sono valori di default del sistema che gli utenti possono risistemare).
Specifiche
| Input | |||||
| Parametro | Minuto. | Tipico | Massimo. | Unità | Osservazione |
| Gamma di tensione in ingresso | 90 | 220 | 280 | VCA | Gamma nominale 100V-240V di tensione di funzionamento |
| 128 | 280 | 396 | VCC | La CC di sostegno ha introdotto | |
| Frequenza introdotta | 45 | 50 | 65 | Hertz | Input di CA |
| Corrente di afflusso di inizio | 42 | Quando 25°C partenza a freddo, 280Vac input, prova del pieno carico | |||
| Fattore di potenza | 0,99 | ||||
| Uscita | |||||
| Parametro | Minuto. | Tipico | Massimo. | Unità | Osservazione |
| Regolazione di tensione in uscita | -53,5 | VCC | |||
| Gamma di tensione in uscita | -43,2 | -53,5 | -57,6 | VCC | |
| Gamma della corrente d'uscita | 0 | 90 | input 176~280VAC/176-396Vdc | ||
| 0 | 45 | 90-<176vac> | |||
| Ondulazione (VP-p) | 200 | sistemi MV | Alla bassa temperatura che funziona per 1 ora, applichi il condensatore del condensatore del film 0.1uF e dell'elettrolito di HF 10uF, twisted pair della banda di frequenza 20MHz 20cm. | ||
| Efficienza di uscita | 91 | % | 220Vac/280Vdc input, potenza nominale | ||
| 85 | % | 110Vac/200Vdc l'input, 33A ha prodotto | |||
| Regolamento | ±2 | % | |||
| Regolamento del carico | ±2 | % | |||
| Regolazione del voltaggio | ±1 | % | |||
| Potenza di uscita | 4800 | W | input 176-285Vac/176-396Vdc | ||
| 2400 | W | 90-<176vac> | |||
| Specifiche meccaniche | |
| Dimensioni (in generale) | 482.6mm×265mm×88.1mm |
| Peso (chilogrammi) (in generale) |
≤11kg (incluso il modulo) ≤5.175kg (pagina + distribuzione, esclusiva del modulo) |
Disegno di dimensione
Collegamento elettrico
Istruzione del collegamento del terminale filo:
SPD: limitatore di tensione; L: linea in tensione; N: linea neutrale; commutatore di trasferimento: commutatore di trasferimento della batteria al piombo e della batteria al litio, commutatore alla I - batteria al litio; O - batteria al piombo;
Definizione terminale dell'ingresso/uscita del segnale come la destra:
FU1: fusibile di batteria; LOADF: fusibile del carico; Alimentazione elettrica 12V-12V; SPD: segnale del limitatore di tensione; 1-4: uscita del contatto a secco.
Definizione del terminale di uscita come la destra:
PIPISTRELLO: catodo della batteria; LOAD2-: Catodo di LVBD; LOAD1-: Catodo di LVLD; +: Catodo della batteria e del carico
Immagine
