IP55 30U cabina elettrica esterna integrata con sensori del sistema di rettificatore
Dettagli:
| Luogo di origine: | Cina |
| Marca: | ESTEL |
| Certificazione: | ISO9001, CE, RoHs |
| Numero di modello: | ET9090210C-30U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Cassa in legno |
| Tempi di consegna: | 3-4 settimane |
| Termini di pagamento: | L/C, Western Union, T/T |
| Capacità di alimentazione: | 5000 pc/mese |
|
Informazioni dettagliate |
|||
| Numero di modello: | ET9090210C-30U | Un compartimento:: | 19 pollici, 30U |
|---|---|---|---|
| Materiale per armadi: | Acciaio inossidabile | Dimensione esterna: | W×D×H 900×900×2100mm |
| Ventilatori: | 48VDC | Altezza del raddrizzatore: | 5U |
| Climatizzatore: | Capacità di raffreddamento: 3000 W | Grado IP: | Protezione IP55 |
| Porta: | Un'entrata principale | personalizzato: | - Sì, sì. |
| Evidenziare: | IP55 Serbatoio elettrico esterno,Apparecchi elettrici esterni in acciaio inossidabile,30U cabina di alimentazione esterna |
||
Descrizione di prodotto
IP55 30U cabina elettrica esterna integrata con sensori del sistema di rettificatore
1Parametri tecnici dell' armadietto elettrico esterno 30U
| - No, no, no, no. | Articolo | Quantità | Unità | Specificità |
| 1. | Apparecchiature elettriche esterne | 1 | Impostato | (1) Dimensioni esterne: W*D*H 900*900*2100mm |
| 2. | Climatizzatore | 1 | Impostato | Capacità di raffreddamento: 3000W, alimentazione: 48VDC |
| 3. | Ventilatori di ventilazione diretta ausiliari | 2 | PC | 48VDC, installato sulla porta dell'armadio |
| 4. | Sistema rettificatore | 1 | SET | 48V 300A, supporto protocollo di comunicazione SNMP |
| 5. | Sensore dell'acqua | 1 | PC | Opzionale |
| 6. | Sensore di fumo | 1 | PC | Opzionale |
| 7. | Sensore di temperatura e umidità | 1 | PC | Opzionale |
| 8. | Sensore di porta | 1 | PC | Opzionale |
| 9. | Lampada a LED | 1 | PC | 48VDC |
| 10. | Pacco | 1 | Impostato | Cassa in legno |
2. Parametro del sistema di rettificatore per gabinetti in acciaio inossidabile
| Categoria | ET483300-002 | |
| Sistema | Dimensione ((mm) | 482.0(W) *350.0(D) *5U(H) |
| Peso | ≤ 25 kg ((senza modulo raddrizzatore) | |
| Modalità di raffreddamento | raffreddamento naturale | |
| Modalità di installazione | Dispositivi per la trasmissione di dati | |
| Grado IP | IP20 | |
| Distribuzione AC | Voltaggio di ingresso | 380Vac, trifase |
| Capacità di ingresso | 1*63A/4P | |
| Frequenza di ingresso | 45~65Hz, con frequenza nominale 50/60Hz | |
| SPD a corrente alternata | 20kA/40kA, 8/20μs | |
| Distribuzione DC | Voltaggio di uscita | -43~-58VDC, valore nominale:-53,5VDC |
| Capacità massima | 18kW ((6*3000W modulo raddrizzatore) | |
| Connessione a batteria | 2*125A/1P | |
| Dispositivi per il controllo del carico | LLVD:63A/1P×3+32A/1P×3+16A/1P×2 BLVD:32A/1P×2+16A/1P×3 | |
| SPD in continuazione | 10kA, 8/20μs | |
| Modulo rettificatore | Efficienza | ≥96%@340Vdc/53,5VDC carico nominale |
| Potenza nominale | 3000W ((85 ¢ 300Vdc) | |
| Temperatura di funzionamento | -40°C~+75°C (potenza totale inferiore a 50°C) | |
| Dimensione | 105.5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H) | |
| Modalità di raffreddamento | raffreddamento forzato con ventilatore | |
| Controller | Input del segnale | 4 AI ((3 temperatura della batteria, 1 temperatura ambiente), 6 DI ((SPD, 6 DI comuni) |
| Uscita dell'allarme | 4 contatto a secco | |
| Porta di comunicazione | Interfaccia LAN/RS232/RS485,LAN-SNMP,TCP/IP | |
| Modalità di visualizzazione | LCD | |
| Ambiente | Temperatura di funzionamento | -40°C~+65°C |
| Temperatura di conservazione | -40°C~+70°C | |
| Umidità di esercizio | 0%~95% ((non condensante) | |
| Altezza | 0~3000m ((Se l'altitudine è compresa tra 2000m e 3000m, la temperatura massima di esercizio diminuisce di 1°C con l'aumento di 200m di altitudine.) | |
3. ESTEL Outdoor Telecom Cabinet Con Sistema Rettificatore Introduzione:
L'armadietto esterno è ampiamente utilizzato negli operatori di telecomunicazioni ̇ siti di telecomunicazione mobile, piccoli rifugi all'aperto, armadietti di controllo elettrico ferroviario, polizia elettronica, stazioni base di comunicazione,stazioni di rilevamento dell'aria esterna, armadi di controllo solare, ecc.

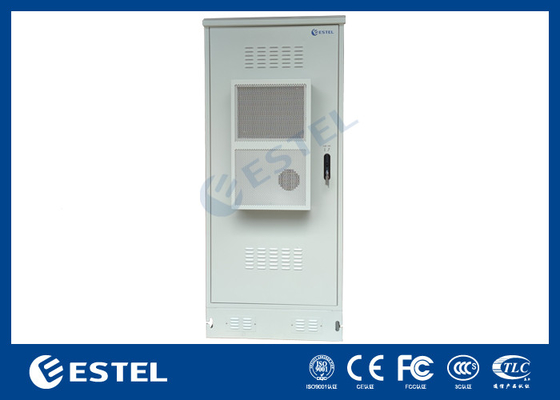

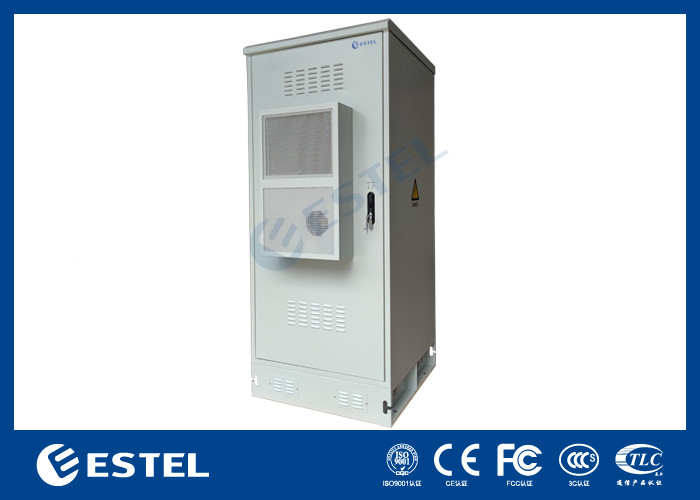

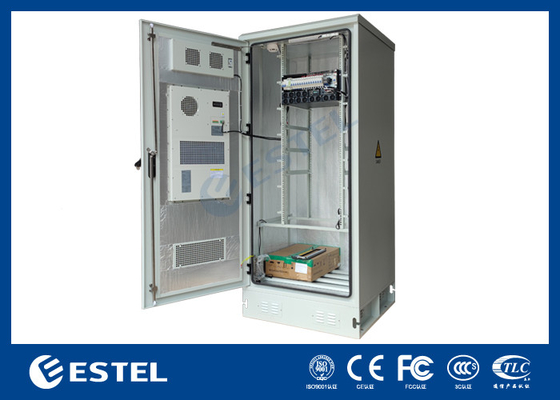

4. Immagini dell' armadio elettrico esterno integrato
5- Armadio esterno con sensori
Per coloro che hanno bisogno di più di un semplice armadio standard, questa serie può anche offrire una soluzione davvero sicura e personalizzata con molte opzioni disponibili,fornire un ambiente climatizzato per qualsiasi apparecchio elettronico, pannelli di carico elettrici e soluzioni di inserimento dei cavi.
Questo armadietto per batterie è alto 1750mm, largo 750mm e profondo 750mm.
| Norme | Descrizione |
| GB/T 17626.7-1998 | Compatibilità elettromagnetica |
| GB4706.1 | Sicurezza degli elettrodomestici e degli elettrodomestici con uso simile. |
| GB4798.1 | Condizioni ambientali esistenti nell'applicazione per i prodotti elettrici ed elettronici - stoccaggio |
| GB4798.2 | Condizioni ambientali esistenti nell'applicazione dei prodotti elettrici ed elettronici - trasporti |
| GB4798.3 | Condizioni ambientali esistenti nell'applicazione dei prodotti elettrici ed elettronici - utilizzo |
