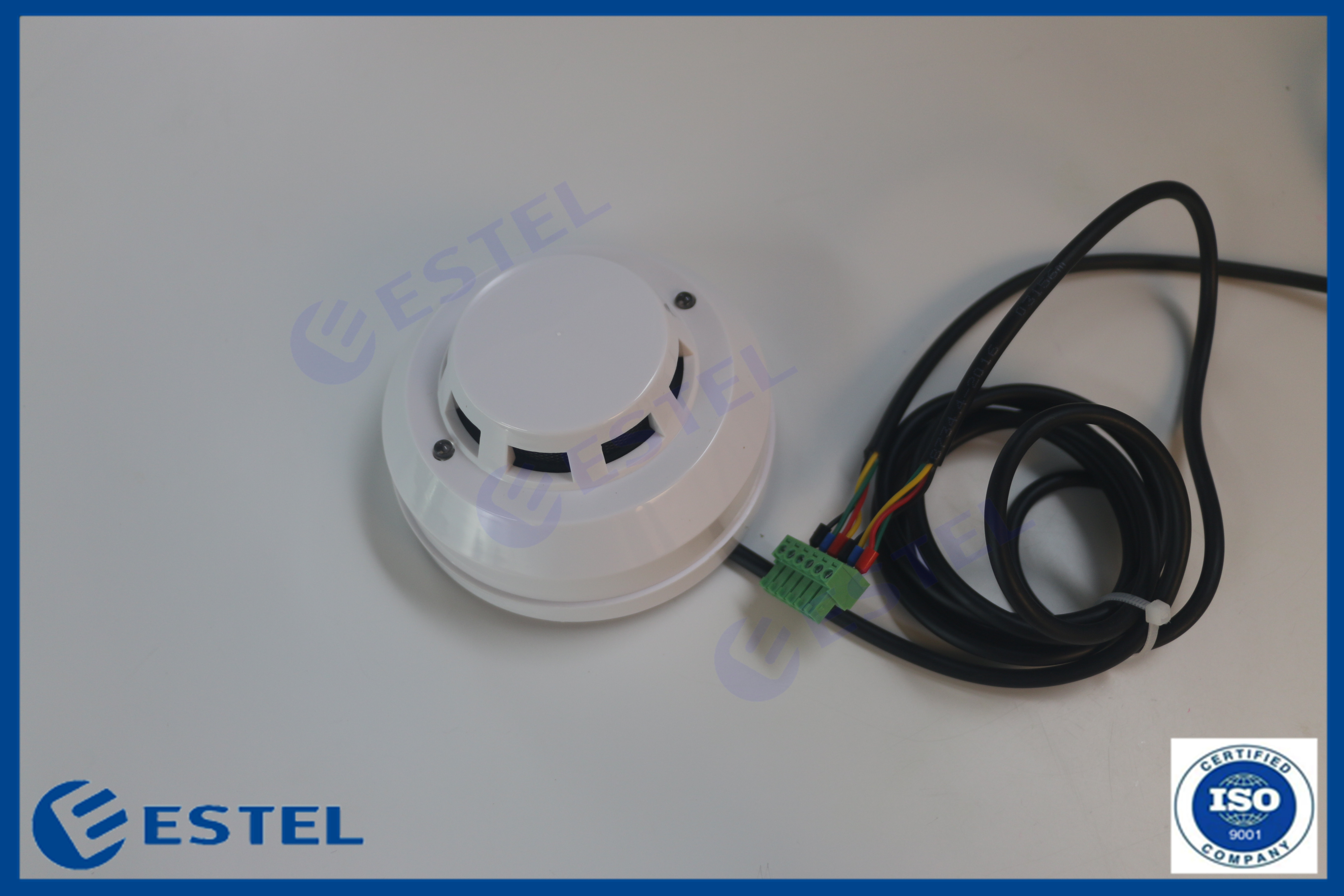

Rilevatore di fumo di DC35V 16mA per il Governo delle Telecomunicazioni di Ourdoor
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | ESTEL |
| Certificazione: | ISO |
| Numero di modello: | EA4016001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pc |
|---|---|
| Prezzo: | Depending on order quantity |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 15 giorni |
| Termini di pagamento: | L/C, T/T, Paypal |
| Capacità di alimentazione: | 20000pcs al mese |
|
Informazioni dettagliate |
|||
| Tensione di funzionamento: | DC9V~35V | Corrente standby: | 16mA (relè normalmente chiuso) 3mA (relè normalmente aperto) |
|---|---|---|---|
| Corrente dell'allarme: | 8mA (relè normalmente chiuso) 19mA (relè normalmente aperto) | Indicazione di allarme: | LED rosso sempre sopra |
| Sensore: | Sensore fotoelettrico infrarosso | Temperatura di lavoro: | -10°C ~ +50°C |
| Anti interferenza di rf: | 10MHz-1GHz 20V/m | Uscita dell'allarme: | Facoltativo normalmente aperto/normalmente chiuso, capacità di contatto DC28V 100mA |
| Evidenziare: | rilevatore di fumo 16mA,Rilevatore di fumo di DC35V,Sensore di fumo di DC35V |
||
Descrizione di prodotto
Rilevatore di fumo di DC9V~35V per la rilevazione fumo e del fuoco dentro il Governo all'aperto delle Telecomunicazioni
Modello: EA4016001
1. Applicazione
Il rilevatore di fumo può assicurare la protezione per la comunicazione ed il BTs elettrico ed individuare esattamente il fumo. Quando la concentrazione di fumo supera la soglia prestabilita, gli allarmi del rivelatore ed inviano il segnale di allarme al pannello di controllo. Con il cicalino in grande quantità, il rivelatore dà il suono in grande quantità. Il segnale di allarme fa non l'imprigionamento, quando la densità di smog è sotto la soglia prestabilita, il rivelatore riprende controllare lo stato. Con il circuito a prova di tuono perfetto, il rivelatore può funzionare normalmente al cattivo ambiente.
2. Immagine del prodotto
Indicatore luminoso 1.LED;
copertura 2.Dust;
3.Maze;
base 4.Mounting
3. Caratteristiche di prodotto
Il prodotto è un rilevatore di fumo non di codifica, con un paio dei contatti dell'uscita del commutatore, che possono scegliere l'uscita normalmente aperta e normalmente chiusa secondo i bisogni reali. Nell'operazione normale, l'indicatore luminoso infiamma ogni 8 secondi; nell'allarme, l'indicatore luminoso è sempre sopra e gli atti del contatto dell'uscita dell'allarme allo stesso tempo.
- Spento risistemato/risistemazione automatica facoltativa.
- Uscita NC dell'allarme/NON facoltativo.
- ampio input di tensione 9~35V senza polarità (CA, CC).
- Allarme dell'indicatore luminoso dell'uscita/LED della rete/appoggio sano allarme del cicalino.
- Processo di fabbricazione di SMT, forte stabilità.
- Corrente statica bassa, risparmio di energia.
- Prova della polvere, prova dell'insetto e progettazione resistente di interferenza della luce bianca.
- Metallo che protegge, anti interferenza di rf (20V/m-1GHz).
4. Parametri tecnici
| Tensione di funzionamento | DC9V~35V |
| Corrente standby | 16mA (relè normalmente chiuso) 3mA (relè normalmente aperto) |
| Corrente dell'allarme | 8mA (relè normalmente chiuso) 19mA (relè normalmente aperto) |
| Indicazione di allarme | LED rosso sempre sopra |
| Sensore | Sensore fotoelettrico infrarosso |
| Temperatura di lavoro | -10°C ~ +50°C |
| Temperatura dell'ambiente | Max.95%RH (nessuna condensazione) |
| Anti interferenza di rf | 10MHz-1GHz 20V/m |
| Uscita dell'allarme |
Facoltativo normalmente aperto/normalmente chiuso, contatto capacità DC28V 100mA |
| Modo di risistemazione | Risistemazione automatica/risistemazione spenta facoltativa |
| Area di copertura | Quando l'altezza dello spazio è 6m-12m, l'area della protezione di un rivelatore è di 80 metri quadri per il sito generale della protezione; quando l'altezza dello spazio è inferiore a 6m, l'area della protezione è di 60 metri quadri. I parametri specifici saranno conforme al codice per progettazione del sistema di allarme antincendio automatico GB50116-98. |
| Norma esecutiva | GB4716-2005, EN54-7 |
| Sensibilità | 0.5db/m (±0.1db/m) |
| Dimensione esterna | ﹡ 51mm (altezza) di 104mm (diametro) |
5. Installazione del prodotto
5,1 selezioni la posizione appropriata dell'installazione, installata generalmente sul soffitto nel centro dell'area di copertura del rivelatore.
5,2 colleghi la linea elettrica ed il segnale alla base di montaggio (la base «1" e «2" del montaggio non è input di polarità per l'alimentazione elettrica; «3" e «4" sono contatto dell'uscita dell'allarme).
5,3 descrizione del commutatore di due cifre blu del quadrante
«2" corrisponde al interruttore di comando di KT
«1" corrisponde al interruttore di comando di RST
5.3.1 regolazione dell'uscita dell'allarme di KT
Quando il commutatore «2" di KT è tirato nella lettera "ON", il relè è normalmente chiuso.
Quando il commutatore «2" di KT è tirato nella lettera "OFF", il relè è normalmente aperto.
5.3.2 modo dell'allarme di RST
Quando il commutatore «1" di RST è tirato nella lettera "ON", è risistemazione automatica.
Quando il commutatore «1" di RST è tirato nella lettera "OFF", è risistemazione spenta.
5,4 vite la base di montaggio al soffitto.
5,5 allini il punto convesso di posizionamento all'estremità bassa del rivelatore con la scanalatura di posizionamento della base di montaggio e giri in senso orario per installare il rivelatore.
6. Note
6,1 attenzione di paga per spolverare prevenzione. La copertura antipolvere può essere rimossa soltanto dopo che il progetto è messo ufficialmente in uso.
6,2 non ci sarà barriera all'interno di 0.5m intorno al rivelatore.
6,3 la distanza orizzontale fra il rivelatore ed il foro della dotazione d'aria del condizionatore d'aria non sarà meno di 1.5m.
6,4 la distanza orizzontale fra il rivelatore e la parete, il bordo del fascio non sarà meno di 0.5m.
6,5 il rivelatore sarà installato in mezzo al soffitto interno del passaggio pedonale con una larghezza di meno di 3m. Il gioco dell'installazione del rivelatore non supererà 15m e la distanza fra il rivelatore ed il fondo non sarà maggior della metà del gioco dell'installazione del rivelatore di controllo.
6,6 il rivelatore dovrebbe essere installato orizzontalmente. Nel caso di installazione propensa, l'angolo di inclinazione non dovrebbe essere maggior di 45 gradi.
6,7 la base del rivelatore sarà installata saldamente ed il suo collegamento del cavo deve essere affidabile.
6,8 è raccomandato per effettuare una prova simulata del fuoco una volta che anno mezzo per provare se il rivelatore funzioni normalmente.
7. Installazione dentro il Governo all'aperto delle Telecomunicazioni
